En este artículo aprenderás a preparar y configurar el escáner de códigos de barras CodeBlue DP8210BGD para utilizarlo con el software.
Contenido
- Visión general del dispositivo
- Montaje
- Identificación aceptada
- Características de hardware
- Conexión
- Uso en el software
- Configurar el escáner con códigos de configuración
- Tipo de conexión para el software
- Añadir el dispositivo en el software
- Hojas de datos
Fast lane
- Conecta el escáner al ordenador por USB.
- Escanea el código de configuración Set to Factory Defaults para restablecer el escáner a los valores de fábrica.
- Escanea el código de configuración USB COM para activar la comunicación COM.
- Apaga el escáner, desconéctalo, vuelve a conectarlo y enciéndelo.
- En el software, configura el tipo de conexión USB (puerto COM virtual) y rellena los campos correspondientes.
Visión general del dispositivo

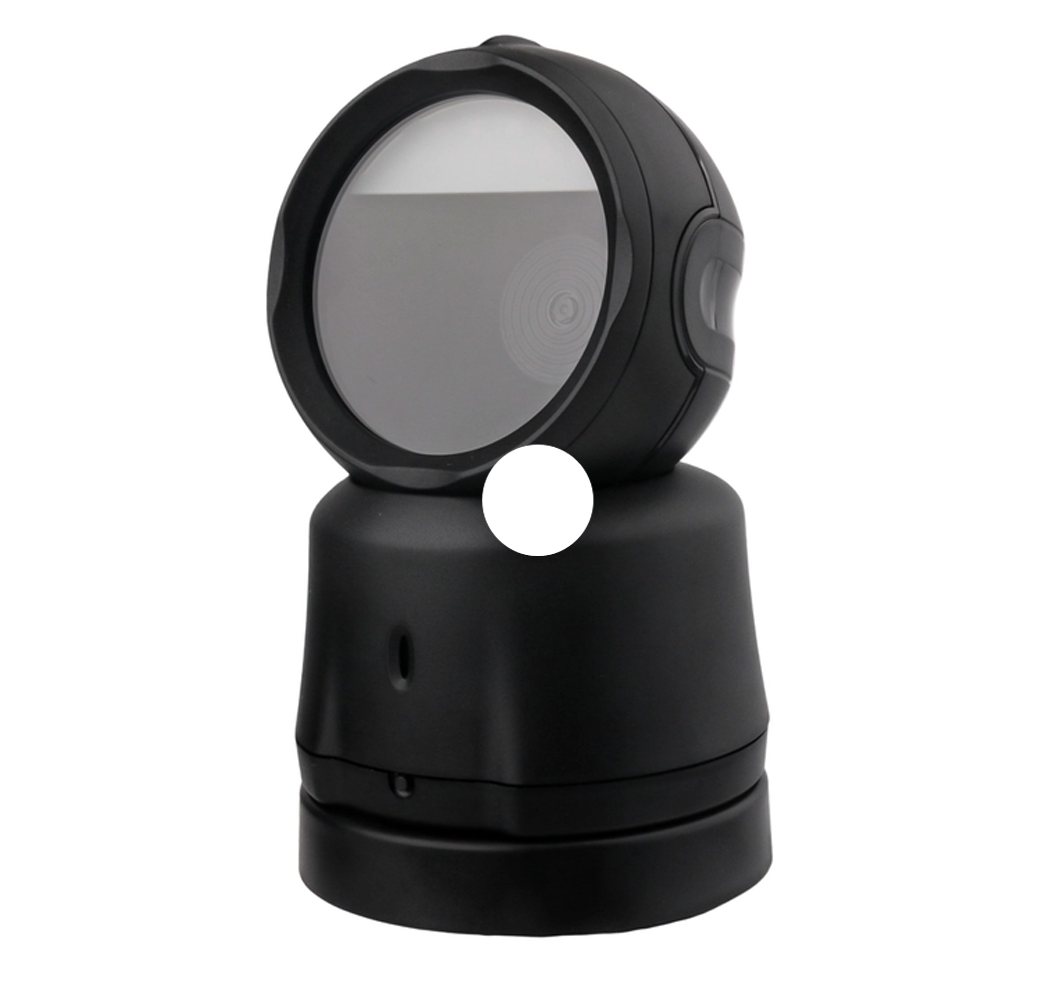

El CodeBlue DP8210BGD es un escáner de códigos de barras 2D inalámbrico de sobremesa con base de carga. Se comunica por radio de 2,4 GHz y Bluetooth y lee con fiabilidad códigos de papel, pantallas y otros medios. El escáner admite tanto códigos de barras 1D como códigos QR 2D y se utiliza en el software como dispositivo de identificación.
Montaje
| Modelo | Interior | Exterior |
|---|---|---|
| CodeBlue DP8210BGD | sí (sin clase de protección IP documentada) | no autorizado (sin información del fabricante) |
Identificación aceptada
| Modelo | Tarjetas y tokens | QR / código de barras | Otros |
|---|---|---|---|
| CodeBlue DP8210BGD | no | Código de barras (1D), código QR (2D) | – |
Características de hardware
| Función | Descripción | Compatible |
|---|---|---|
| Zumbador | Retroalimentación acústica tras un escaneo correcto. | sí |
| LED de señal | Retroalimentación visual tras un escaneo correcto. | sí |
| Base de carga | Carga el escáner a través de la base incluida. | sí |
| Conexión inalámbrica | Transmisión inalámbrica por radio de 2,4 GHz y Bluetooth. | sí |
Conexión
El escáner se conecta al ordenador por USB. No se requiere ningún controlador específico. El dispositivo se registra en el sistema operativo como un puerto COM virtual.
| Conexión | Controlador | Esquema estándar | Dispositivo utilizado |
|---|---|---|---|
| USB | no se requiere ningún controlador específico | USB (puerto COM virtual) | CodeBlue DP8210BGD |
Uso en el software
| Tipo de dispositivo | Casos de uso y tareas | Notas | Desviaciones |
|---|---|---|---|
| Dispositivo de identificación | Casos de uso de identificación (p. ej. check-in de socios mediante código QR). | – | – |
Configurar el escáner con códigos de configuración
Importante: Cubre todos los códigos de configuración que no quieras escanear para que el escáner solo lea el código deseado.
-
Escanea Set to Factory Defaults para restablecer el escáner a los valores de fábrica y borrar cualquier configuración manual previa.
-
Escanea USB COM para activar la comunicación COM.
Apaga el escáner, desconéctalo, vuelve a conectarlo y enciéndelo. Así te aseguras de que todos los ajustes se aplican y la conexión se establece correctamente.
Tipo de conexión para el software
Para conectar el escáner al software, selecciona el siguiente tipo de conexión y rellena los campos correspondientes en el área de configuración del dispositivo en el software.
| Tipo de conexión | Descripción | Campos |
|---|---|---|
| USB (puerto COM virtual) | Puerto COM virtual sobre USB. | Puerto COM o PID/VID |
Los siguientes valores se aplican al CodeBlue DP8210BGD:
-
Puerto COM: se obtiene en el Administrador de dispositivos de Windows, p. ej.
COM10. Introduce el puerto que aparece allí en el Sport Alliance Device Manager. -
VID:
1A86 -
PID:
7523
Añadir el dispositivo en el software
Para añadir el escáner como dispositivo en el software:
- Abre Ajustes > Control de acceso > Device Manager.
- Selecciona el Device Manager en el que opera el escáner y abre la opción Añadir dispositivo a través del menú de tres puntos.
- Rellena los siguientes campos:
- Modelo de dispositivo: CodeBlue DP8210BGD
- Tarea: caso de uso de identificación adecuado, p. ej. check-in.
- Tipo de conexión: USB (puerto COM virtual)
-
Configuración: Puerto COM del Administrador de dispositivos de Windows (p. ej.
COM10) o, alternativamente, VID1A86y PID7523.
- Guarda el dispositivo.
Hojas de datos
Consulta los archivos adjuntos para más información.
