En este artículo aprenderás a configurar el lector Roger PRT66MF o PRT64MF con la herramienta del fabricante RARC y a prepararlo para su uso en el software.
Contenido
- Visión general del dispositivo
- Identificación aceptada
- Características de hardware
- Conexión y cableado
- Configurar el lector con la herramienta RARC
- Tipo de conexión para el software
- Dar de alta el lector en el software
Guía rápida
- Conecta el lector al ordenador (RS232 directamente o mediante un adaptador USB a RS232).
- Abre la herramienta RARC y selecciona el modelo correspondiente en Options > Reader type.
- Configura el puerto COM en Options > Port y, a continuación, Connection > Connect.
- Pon Operating mode en [040]: Online mode, RS232, EPSO protocol.
- En EPSO protocol options, ajusta Card/PIN buffer timeout a 1s.
- Anota la dirección y haz clic en Upload to reader.
- Da de alta el lector en el software con la dirección y el tipo de conexión.
Visión general del dispositivo
Los lectores PRTxxMF están diseñados para el control de accesos. Identifican a los socios mediante tarjetas MIFARE y, según el modelo, también mediante PIN. En modo online actúan como esclavo y transfieren los datos de tarjeta y PIN al controlador de acceso superior. Ambos modelos están homologados para uso interior y exterior.
Modelos disponibles:

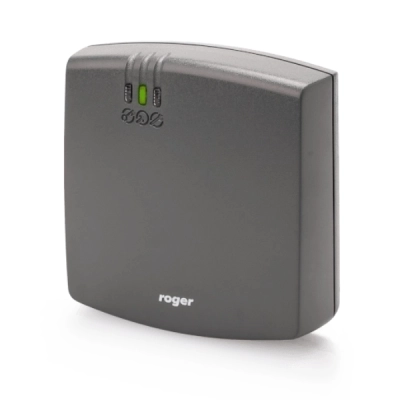

- PRT66MF: lector sin teclado PIN, solo para identificación con tarjeta.

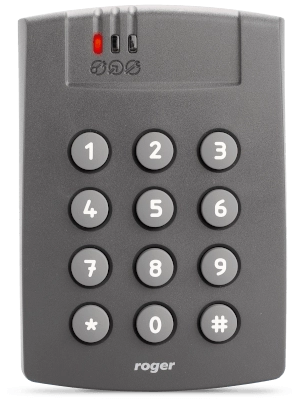

- PRT64MF: lector con teclado PIN, también admite la introducción de PIN.
Ambos modelos pueden leer y escribir tarjetas MIFARE, por ejemplo para programar números de tarjeta SSN y MSN.
Identificación aceptada
| Modelo | Tarjetas y tokens | QR / código de barras | Otros |
|---|---|---|---|
| PRT66MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | no | sin teclado PIN |
| PRT64MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | no | introducción de PIN mediante teclado |
Características de hardware
| Función | Descripción | Compatible |
|---|---|---|
| Leer y escribir segmentos de taquilla | Lee y escribe segmentos de taquilla en tarjetas MIFARE. | sí |
| Salida de relé | Dos salidas de transistor para controlar una puerta o un torniquete. | sí |
| Control remoto del relé | El relé puede activarse a distancia, por ejemplo para abrir una puerta. | sí |
| Zumbador | Realimentación acústica. | sí |
| LED de señal | Realimentación visual. | sí |
| Dos entradas NO/NC | Normally Open: el circuito está abierto en reposo y se cierra con una señal. Normally Closed: el circuito está cerrado en reposo y se abre con una señal. | sí |
| PoE (Power over Ethernet) | Alimentación a través del cable Ethernet. | no |
Conexión y cableado
El lector se conecta a través de dos interfaces:

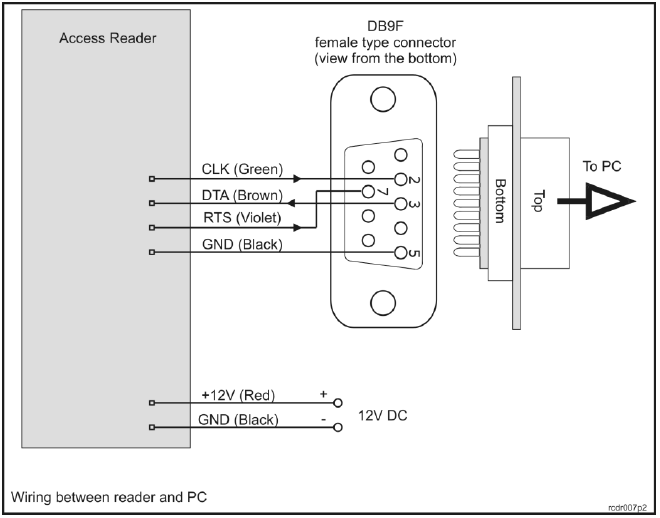

- RS232 (estándar, utilizado en el PRT66MF)

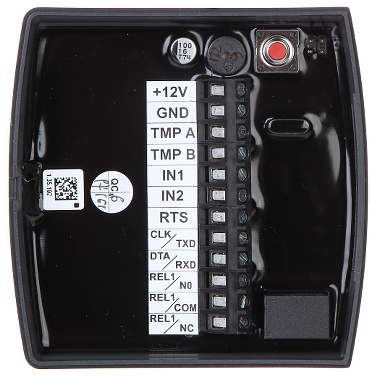

- Bloque de terminales (para alimentación y cableado de relé/entradas)

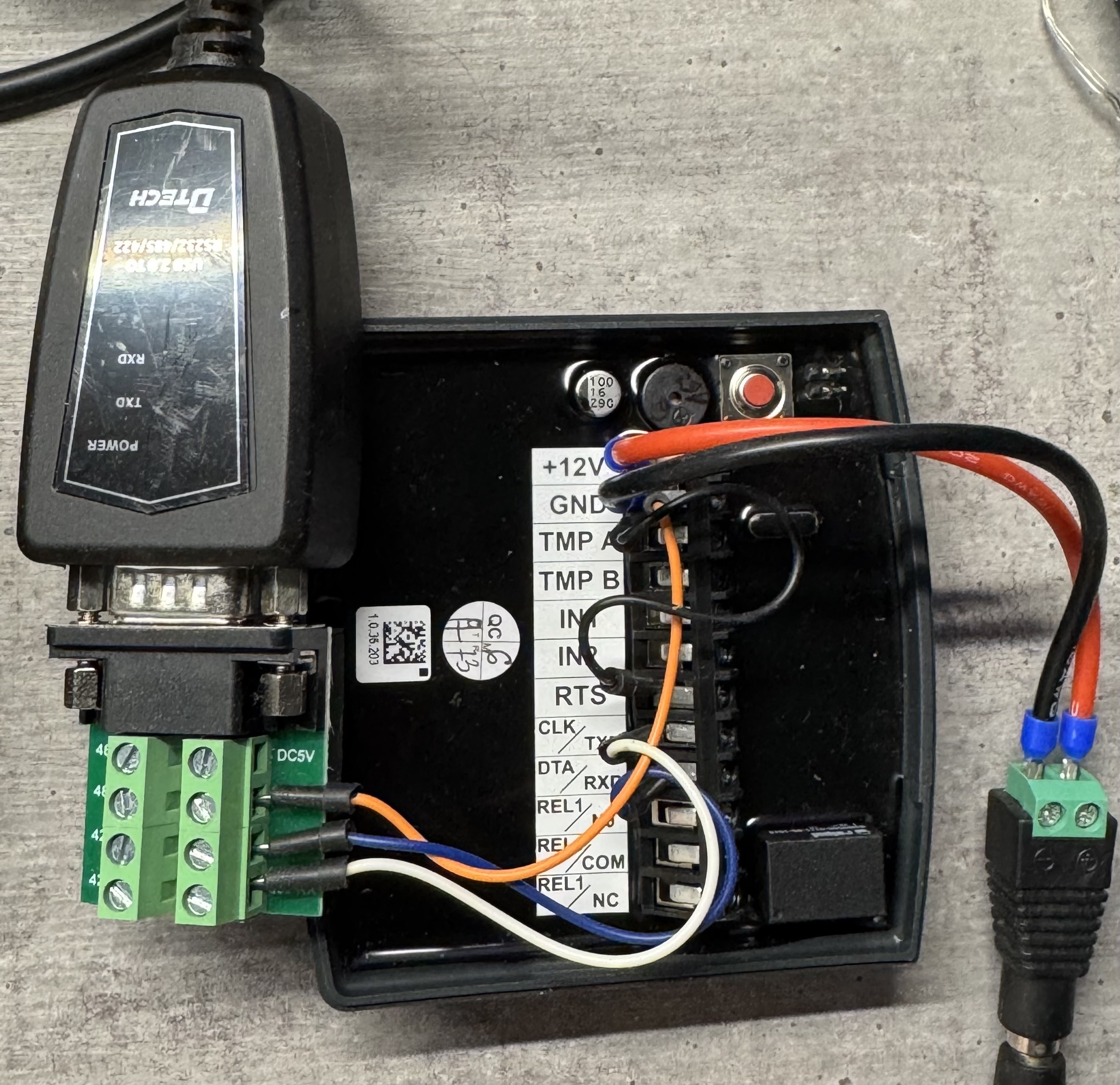

Si tu ordenador no tiene un puerto COM físico, conecta el lector mediante un adaptador USB a RS232. En la mayoría de los casos, los controladores de un CP210x USB to UART Bridge ya están instalados a través del Administrador de dispositivos.
Configurar el lector con la herramienta RARC
Con la herramienta de Roger RARC ajustas el modo de funcionamiento, la dirección y el comportamiento de lectura del lector. Si la herramienta aún no está instalada, puedes descargarla del fabricante.
-
Conecta el lector y abre RARC. En Options > Reader type, selecciona el tipo de lector.
-
En Options > Port, selecciona el puerto COM y confirma con OK.
-
Establece la conexión con el lector mediante Connection > Connect….

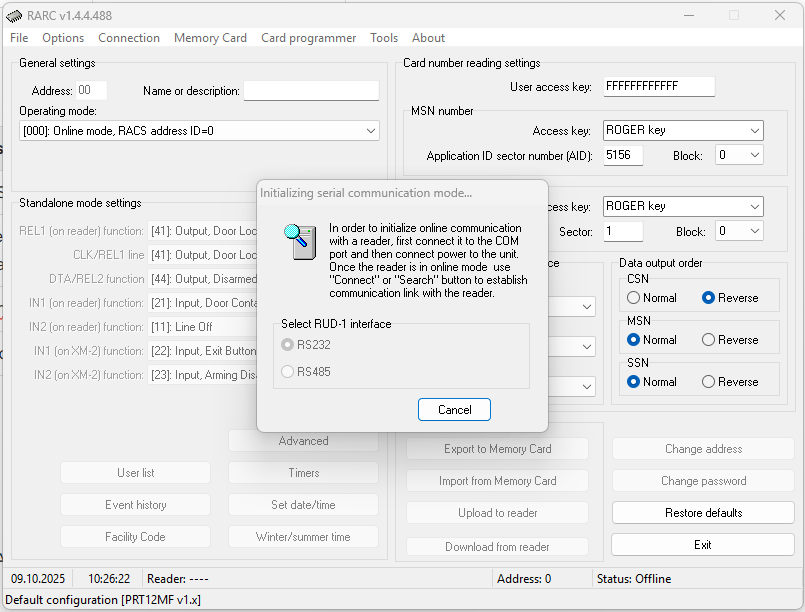

Si no se establece la conexión, desconecta la alimentación del lector y vuelve a conectarla mientras se muestra la ventana Initializing serial communication mode... en RARC.
-
Si aparece una ventana de inicio de sesión, deja los campos vacíos y haz clic en Login. No se necesita contraseña.
-

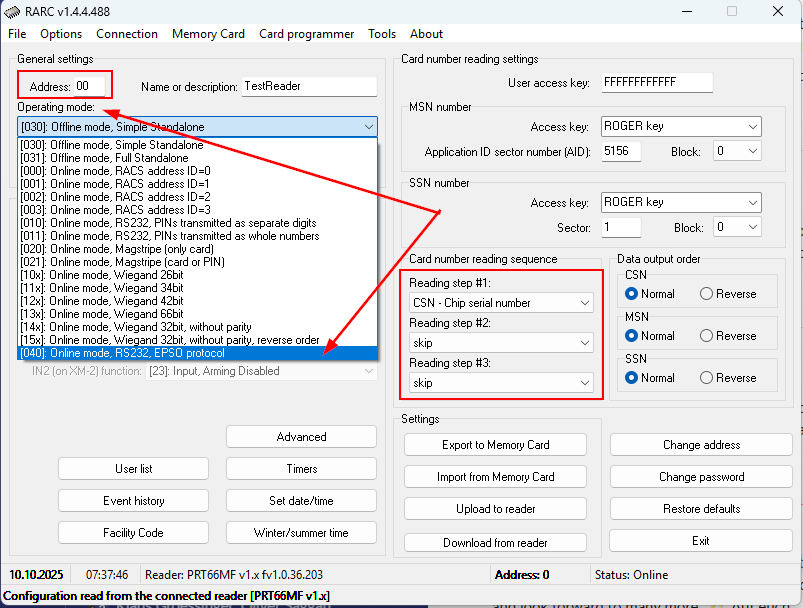

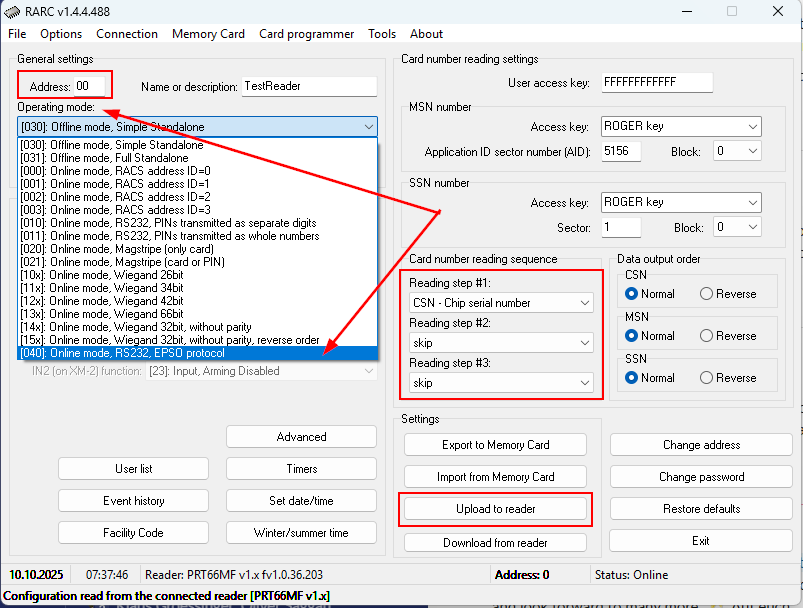

Configura los siguientes valores:
- Operating mode: [040]: Online mode, RS232, EPSO protocol
- Address: anota el valor mostrado. Lo necesitarás más adelante para la configuración del software.
- Card number reading sequence: revisa y ajusta si es necesario.
-

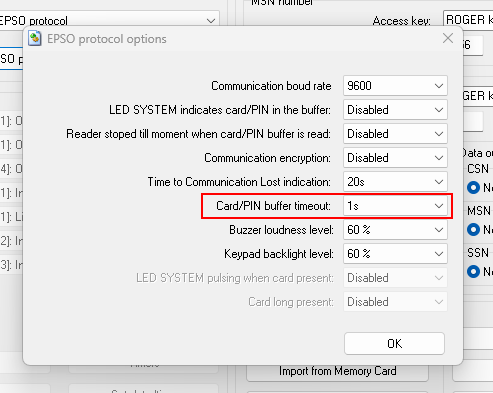

Haz clic en EPSO protocol options y cambia Card/PIN buffer timeout de Unlimited a 1s. Confirma con OK.
-
Si quieres cambiar la dirección del lector, haz clic en Change address y asigna una nueva dirección.
Nota: la dirección solo es relevante para lectores conectados mediante bus RS485. Aun así, anótala para la configuración del software.
-
Haz clic en Upload to reader para guardar los ajustes de forma permanente en el lector.
Tipo de conexión para el software
Para la conexión con el software, elige uno de los siguientes tipos de conexión según el cableado. Introduce los campos correspondientes en la zona de configuración del lector del software.
| Tipo de conexión | Descripción | Campos |
|---|---|---|
| USB (puerto COM virtual) | Puerto COM virtual a través de USB. | COM-Port, PID, VID |
| COM port | Puerto COM físico o virtual. | COM-Port |

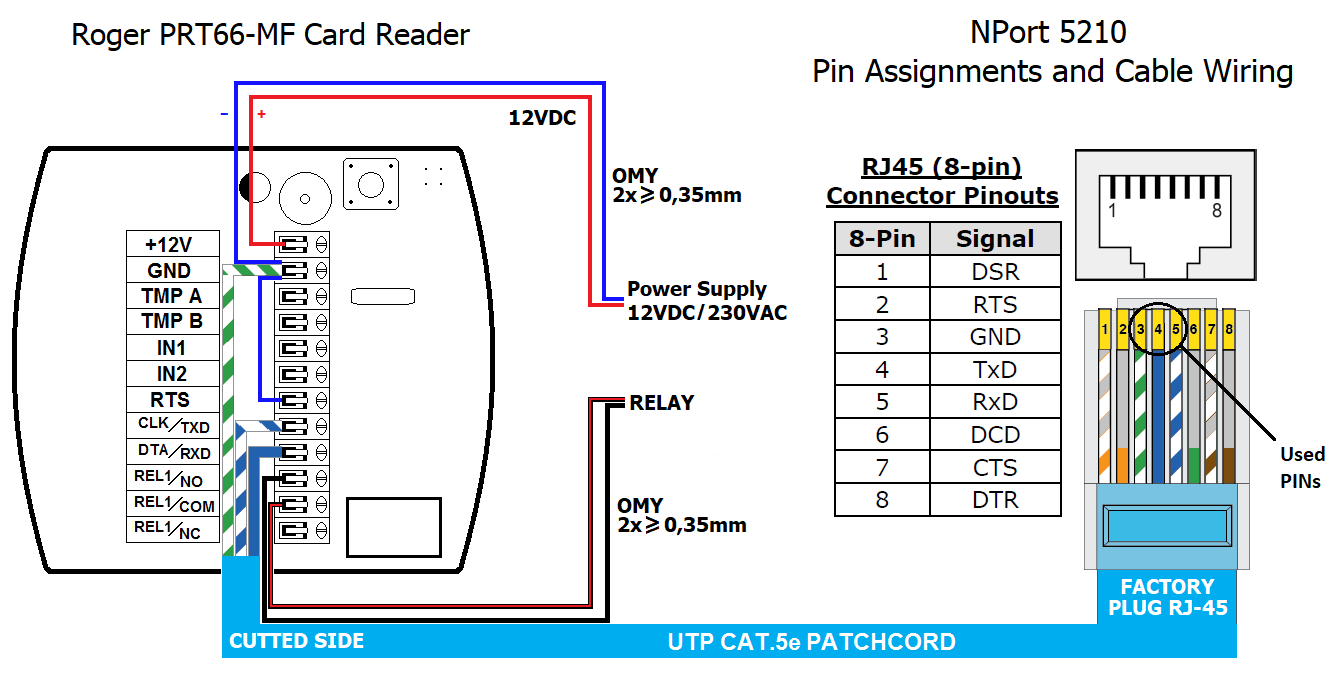

| LAN (puerto COM virtual a través de adaptador de red) | Puerto COM virtual a través de TCP web sockets. | IP, Port |
Los siguientes ajustes del lector pueden guardarse en el software:
- Dirección: dirección de bus del lector (ver configuración RARC).
- Zumbador (ShouldBeep): activar o desactivar la realimentación acústica.
- Tiempo de relé: tiempo de conmutación del relé en milisegundos.
Dar de alta el lector en el software
Da de alta el lector como dispositivo en el software:
- Abre Ajustes > Control de acceso > Device Manager.
- Selecciona el Device Manager con el que opera el lector y abre Añadir dispositivo en el menú de tres puntos.
- Rellena los siguientes campos:
- Modelo de dispositivo: PRT66MF o PRT64MF, según el lector instalado.
- Tarea: caso de uso correspondiente (por ejemplo check-in).
- Tipo de conexión: en función del cableado (USB (puerto COM virtual), COM port o LAN (puerto COM virtual a través de adaptador de red)).
- Configuración: los campos correspondientes al tipo de conexión, es decir COM-Port o PID/VID o IP/Port.
- Introduce además los ajustes del lector: Dirección (ver configuración RARC), Zumbador (ShouldBeep) y Tiempo de relé.
- Guarda el dispositivo.
