Configuración del escáner de códigos de barras Newland FR-40 / FR-4080

En este artículo aprenderás a conectar el escáner de códigos de barras Newland FR-40 / FR-4080 y a añadirlo al administrador de dispositivos del software.

Contenido

• Guía rápida
• Requisitos previos
• Descripción del dispositivo
• Conexiones y tareas compatibles
• Preparar el escáner
• Añadir el escáner en el software
• Consejos para evitar errores

Guía rápida

1. Conecta el escáner al PC en el que funciona tu administrador de dispositivos.
2. Escanea los códigos de barras de configuración en el orden indicado.
3. Abre Ajustes / Control de acceso / Administrador de dispositivos.
4. Abre el menú de tres puntos (⋮) del administrador de dispositivos y selecciona Añadir dispositivo.
5. Selecciona Newland FR-40 como Modelo de dispositivo, elige la Tarea y USB (puerto COM virtual) como Tipo de conexión, configura la conexión y haz clic en Crear.
6. Prueba el escáner con un código de barras.

Requisitos previos

Si no encuentras un área en la barra lateral izquierda, haz clic ahí en la última entrada, Más. Usa Personalizar la navegación para elegir qué áreas aparecen directamente en la barra lateral.

• Permiso: Administrador de dispositivos con el nivel de acceso Crear.
• Tu estudio tiene un administrador de dispositivos configurado y el escáner está conectado al PC en el que funciona.

Descripción del dispositivo

El Newland FR-40 / FR-4080 es un escáner de códigos de barras 1D/2D que se conecta con un cable USB o RS-232. En el software lo seleccionas como modelo de dispositivo Newland FR-40. Este nombre cubre las dos denominaciones del modelo.

Conexiones y tareas compatibles

El software lee el escáner a través de uno de estos tipos de conexión:

• USB (puerto COM virtual): el escáner se conecta por USB y funciona como puerto COM virtual. Los códigos de barras de configuración de este artículo configuran esta variante.
• COM: puerto COM serie clásico (RS-232). Úsalo solo si el escáner está conectado con un cable serie. Los códigos de barras de configuración de este artículo no cubren esta variante.

Puedes usar el escáner para estas tareas:

• Check-In automático, Check-Out automático y Check-In/Out automático
• Registro del curso y Registro/reserva del curso
• Iniciar el seguimiento del tiempo, Detener el seguimiento del tiempo y Seguimiento del tiempo de inicio/parada
• Touchpoint Self-Service

Preparar el escáner

1. Desembala el escáner y comprueba que estén todas las piezas.
2. Conecta el escáner al PC en el que funciona tu administrador de dispositivos.
3. Escanea los códigos de barras de configuración de abajo en el orden indicado. Preparan el escáner para el tipo de conexión USB (puerto COM virtual).

Atención: Asegúrate de que solo se vea el código de barras que quieres escanear. Tapa todos los demás para evitar lecturas erróneas.

Añadir el escáner en el software

1. Abre Ajustes / Control de acceso / Administrador de dispositivos.
2. Abre el menú de tres puntos (⋮) del administrador de dispositivos al que está conectado el escáner y selecciona Añadir dispositivo. Se abre el diálogo Nuevo dispositivo.
3. Introduce una Designación del dispositivo, por ejemplo el lugar donde se usa el escáner.
4. En Modelo de dispositivo, selecciona Newland FR-40. Si escribes "Newland", la lista se filtra.

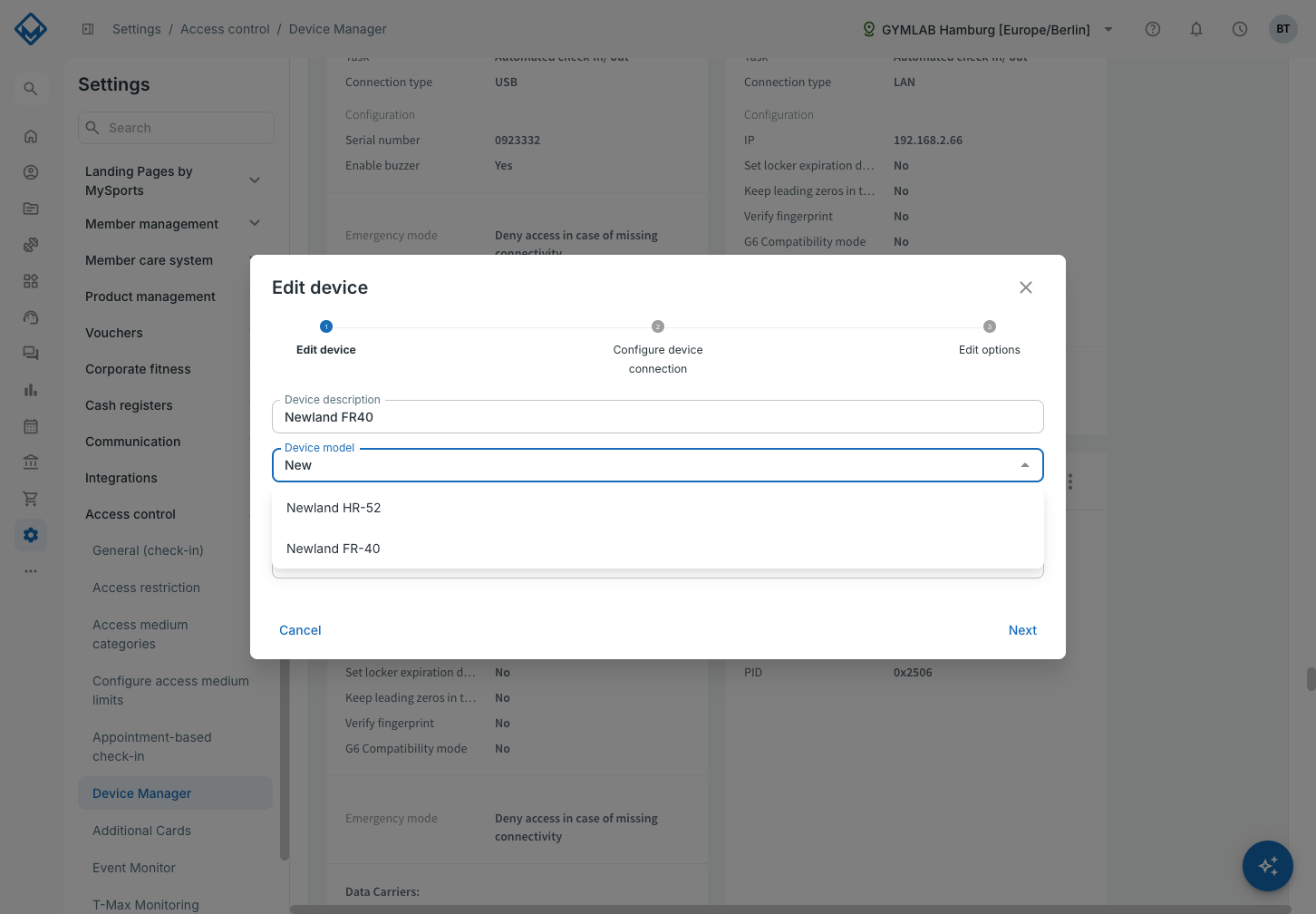

   La imagen muestra la interfaz en inglés: la lista de modelos de dispositivo filtrada por "Newland", con la opción Newland FR-40.

5. Selecciona la Tarea que debe realizar el escáner.
6. En Tipo de conexión, selecciona USB (puerto COM virtual). Es la opción que corresponde al código de barras de configuración USB CDC. Selecciona COM solo para una conexión serie.
7. En el paso Configuración de la conexión del dispositivo, el campo Tipo de conexión viene con USB: introduce el VID y el PID del escáner.
   • Para el escáner en modo USB CDC (los códigos de barras de configuración anteriores), el manual del fabricante indica VID 0x1EAB y PID 0x2506.
   • También puedes averiguar los valores tú mismo: en Windows, abre el Administrador de dispositivos, localiza el escáner (por ejemplo, en Puertos (COM y LPT)), abre sus propiedades, ve a la pestaña Detalles y selecciona ID de hardware. Una entrada como USB\VID_1EAB&PID_2506 significa VID 0x1EAB y PID 0x2506 (formato: 0x más los cuatro caracteres después de VID_ / PID_).
   También puedes seleccionar COM ahí e introducir el Puerto COM del escáner.
8. Completa los pasos restantes, como Editar opciones, y haz clic en Crear.

Después, prueba el escáner: escanea un código de barras para la tarea seleccionada, por ejemplo el código de check-in de un socio, y comprueba que el software lo procesa.

Consejos para evitar errores

• Si Newland FR-40 no aparece en la lista Modelo de dispositivo, probablemente la página del administrador de dispositivos se muestra con el diseño antiguo. Haz clic en Cambiar al nuevo diseño en la página y vuelve a añadir el dispositivo.
• Si el escáner no se reconoce, revisa el cable, el puerto COM de la configuración del dispositivo y que el administrador de dispositivos esté funcionando en el PC. Reinicia el PC si hace falta.
• Escanea solo los códigos de barras de configuración que necesites, para no cambiar otros ajustes del escáner por error.
• Si el escáner no aparece en Puertos (COM y LPT) del Administrador de dispositivos de Windows, instala el controlador USB CDC del fabricante (disponible en el sitio web de Newland) y vuelve a conectarlo.
