Dans cet article, tu apprends comment préparer et configurer le scanner de codes-barres CodeBlue DP8210BGD pour l'utiliser avec le logiciel.
Sommaire
- Présentation de l'appareil
- Montage
- Identification acceptée
- Caractéristiques matérielles
- Connectique
- Utilisation dans le logiciel
- Configurer le scanner avec les codes de configuration
- Type de connexion pour le logiciel
- Ajouter l'appareil dans le logiciel
- Fiches techniques
Fast lane
- Branche le scanner sur l'ordinateur via USB.
- Scanne le code de configuration Set to Factory Defaults pour réinitialiser le scanner aux paramètres d'usine.
- Scanne le code de configuration USB COM pour activer la communication COM.
- Éteins le scanner, débranche-le, rebranche-le et rallume-le.
- Dans le logiciel, sélectionne le type de connexion USB (port COM virtuel) et renseigne les champs correspondants.

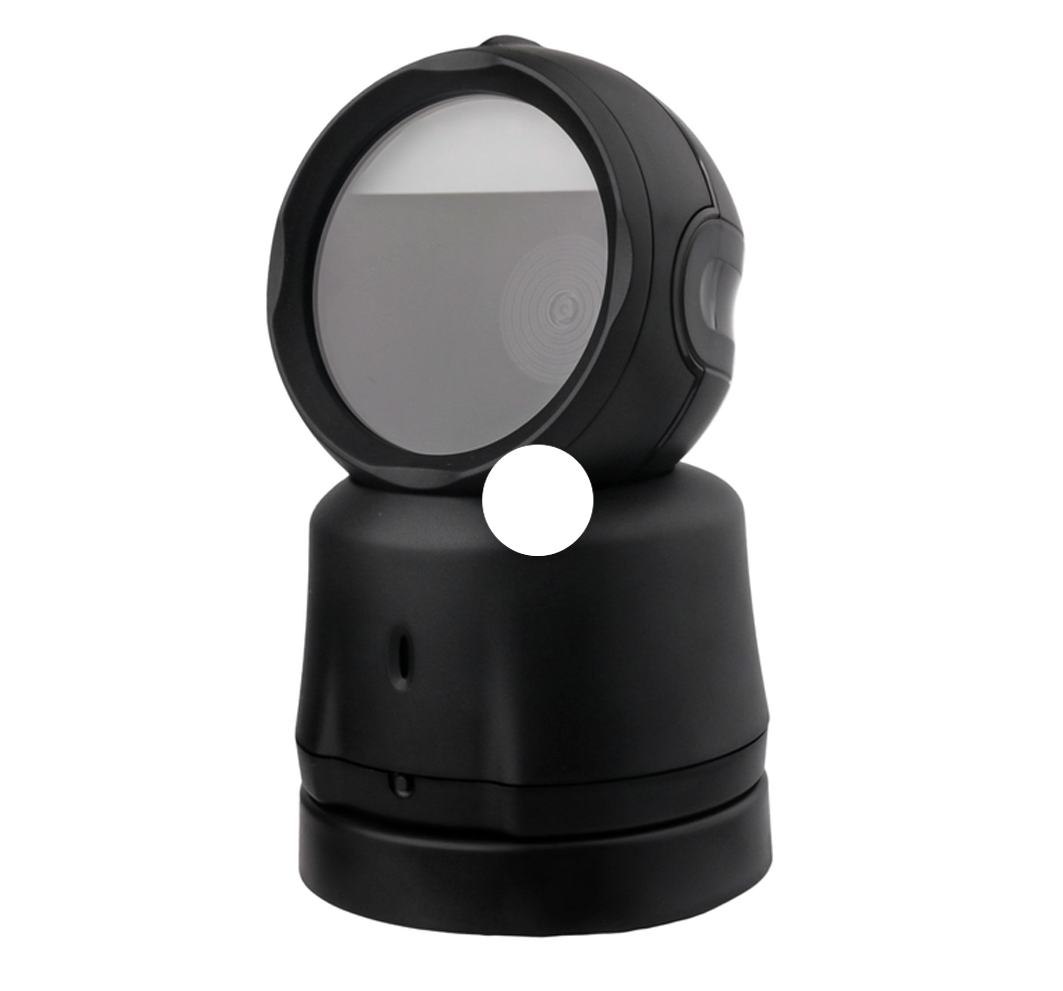

Présentation de l'appareil
Le CodeBlue DP8210BGD est un scanner de codes-barres 2D sans fil de bureau, livré avec un socle de chargement. Il communique en 2,4 GHz et Bluetooth et lit de manière fiable les codes sur papier, écrans et autres supports. Le scanner prend en charge les codes-barres 1D et les codes QR 2D et est utilisé dans le logiciel comme appareil d'identification.
Montage
| Modèle | Intérieur | Extérieur |
|---|---|---|
| CodeBlue DP8210BGD | oui (aucune classe de protection IP documentée) | non autorisé (aucune information du fabricant) |
Identification acceptée
| Modèle | Cartes et jetons | QR / code-barres | Autres |
|---|---|---|---|
| CodeBlue DP8210BGD | non | Code-barres (1D), code QR (2D) | – |
Caractéristiques matérielles
| Fonction | Description | Pris en charge |
|---|---|---|
| Buzzer | Retour sonore après un scan réussi. | oui |
| LED de signal | Retour visuel après un scan réussi. | oui |
| Socle de chargement | Charge le scanner via le socle fourni. | oui |
| Connexion sans fil | Transmission sans fil en 2,4 GHz et Bluetooth. | oui |
Connectique
Le scanner se branche sur l'ordinateur via USB. Aucun pilote spécifique n'est nécessaire. L'appareil est reconnu par le système d'exploitation comme un port COM virtuel.
| Connectique | Pilote | Schéma standard | Appareil utilisé |
|---|---|---|---|
| USB | aucun pilote spécifique requis | USB (port COM virtuel) | CodeBlue DP8210BGD |
Utilisation dans le logiciel
| Type d'appareil | Cas d'usage et tâches | Remarques | Écarts |
|---|---|---|---|
| Appareil d'identification | Cas d'usage d'identification (p. ex. check-in des membres via code QR). | – | – |
Configurer le scanner avec les codes de configuration
Important : couvre tous les codes de configuration que tu ne veux pas scanner, pour que le scanner ne lise que le code souhaité.
-
Scanne Set to Factory Defaults pour réinitialiser le scanner aux paramètres d'usine et effacer toute pré-configuration manuelle.
-
Scanne USB COM pour activer la communication COM.
Éteins le scanner, débranche-le, rebranche-le et rallume-le. Cela garantit que tous les paramètres sont appliqués et que la connexion s'établit correctement.
Type de connexion pour le logiciel
Pour connecter le scanner au logiciel, sélectionne le type de connexion suivant et renseigne les champs correspondants dans la zone de configuration de l'appareil dans le logiciel.
| Type de connexion | Description | Champs |
|---|---|---|
| USB (port COM virtuel) | Port COM virtuel via USB. | Port COM ou PID/VID |
Les valeurs suivantes s'appliquent au CodeBlue DP8210BGD :
-
Port COM : indiqué dans le Gestionnaire de périphériques Windows, par exemple
COM10. Saisis le port indiqué dans le Sport Alliance Device Manager. -
VID :
1A86 -
PID :
7523
Ajouter l'appareil dans le logiciel
Pour ajouter le scanner comme appareil dans le logiciel :
- Ouvre Paramètres > Contrôle d'accès > Device Manager.
- Sélectionne le Device Manager qui pilote le scanner et ouvre l'option Ajouter un appareil via le menu à trois points.
- Renseigne les champs suivants :
- Modèle d'appareil : CodeBlue DP8210BGD
- Tâche : cas d'usage d'identification adapté, p. ex. check-in.
- Type de connexion : USB (port COM virtuel)
-
Configuration : Port COM du Gestionnaire de périphériques Windows (p. ex.
COM10) ou, à défaut, VID1A86et PID7523.
- Enregistre l'appareil.
Fiches techniques
Consulte les pièces jointes pour plus d'informations.
