Dans cet article, tu apprends à configurer le lecteur Roger PRT66MF ou PRT64MF avec l'outil du fabricant RARC et à le préparer pour son utilisation dans le logiciel.
Sommaire
- Vue d'ensemble du lecteur
- Identification acceptée
- Caractéristiques matérielles
- Raccordement et câblage
- Configurer le lecteur avec l'outil RARC
- Type de connexion pour le logiciel
- Ajouter le lecteur dans le logiciel
Guide rapide
- Branche le lecteur sur l'ordinateur (RS232 directement ou via un adaptateur USB-RS232).
- Ouvre l'outil RARC et choisis le modèle correspondant dans Options > Reader type.
- Définis le port COM dans Options > Port, puis Connection > Connect.
- Règle Operating mode sur [040]: Online mode, RS232, EPSO protocol.
- Dans EPSO protocol options, mets Card/PIN buffer timeout sur 1s.
- Note l'adresse, puis clique sur Upload to reader.
- Ajoute le lecteur dans le logiciel avec l'adresse et le type de connexion.
Vue d'ensemble du lecteur
Les lecteurs PRTxxMF sont conçus pour le contrôle d'accès. Ils identifient les membres via des cartes MIFARE et — selon le modèle — via la saisie d'un code PIN. En mode online, ils fonctionnent comme un esclave et transmettent les données de carte et de PIN au contrôleur d'accès en amont. Les deux modèles sont homologués pour une utilisation en intérieur comme en extérieur.
Modèles disponibles :

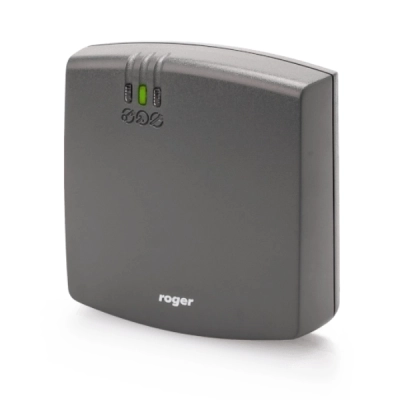

- PRT66MF : lecteur sans pavé PIN, pour l'identification par carte uniquement.

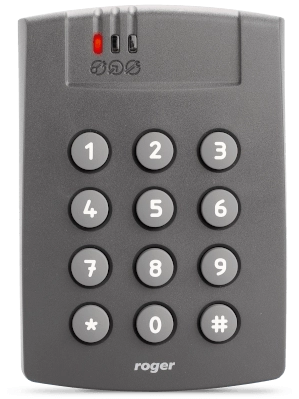

- PRT64MF : lecteur avec pavé PIN, prend également en charge la saisie d'un code PIN.
Les deux modèles peuvent lire et écrire des cartes MIFARE, par exemple pour programmer des numéros de carte SSN et MSN.
Identification acceptée
| Modèle | Cartes et tokens | QR / code-barres | Autres |
|---|---|---|---|
| PRT66MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | non | pas de pavé PIN |
| PRT64MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | non | saisie du PIN via le pavé |
Caractéristiques matérielles
| Fonction | Description | Pris en charge |
|---|---|---|
| Lire et écrire des segments de casier | Lit et écrit les segments de casier sur les cartes MIFARE. | oui |
| Sortie relais | Deux sorties transistor pour piloter une porte ou un tourniquet. | oui |
| Commande à distance du relais | Le relais peut être déclenché à distance, par exemple pour une commande d'ouverture de porte. | oui |
| Buzzer | Retour acoustique. | oui |
| LED de signal | Retour visuel. | oui |
| Deux entrées NO/NC | Normally Open : le circuit est ouvert au repos, un signal le ferme. Normally Closed : le circuit est fermé au repos, un signal l'ouvre. | oui |
| PoE (Power over Ethernet) | Alimentation via le câble Ethernet. | non |

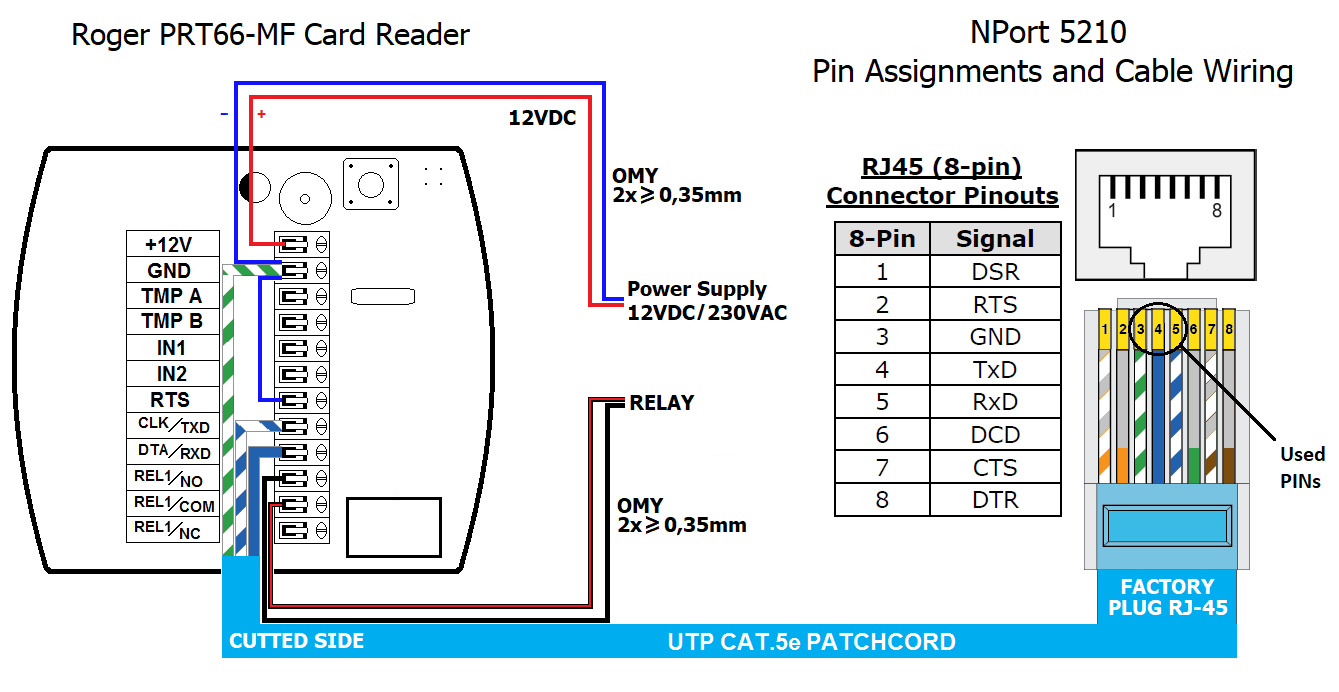

Raccordement et câblage
Le lecteur se raccorde via deux interfaces :

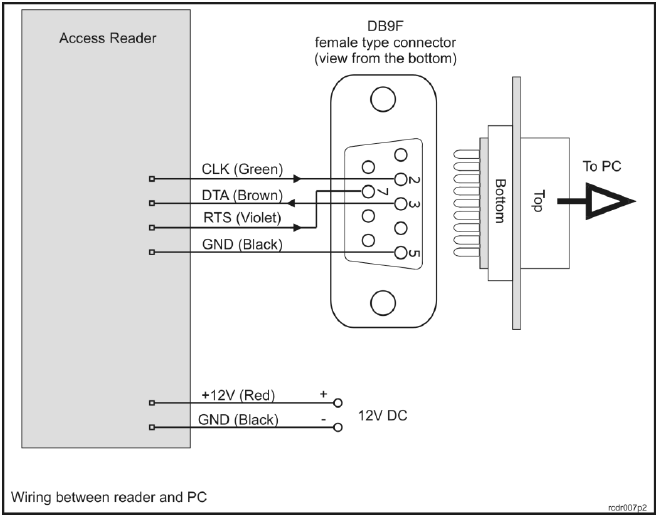

- RS232 (standard, utilisé sur le PRT66MF)

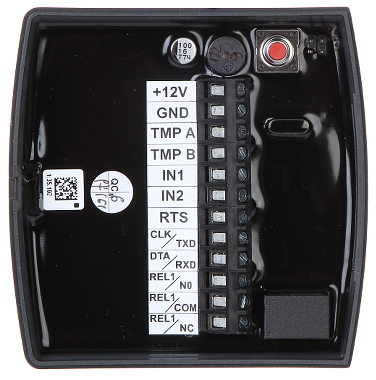

- Bornier (Terminal-Block) (pour l'alimentation et le câblage des relais et entrées)

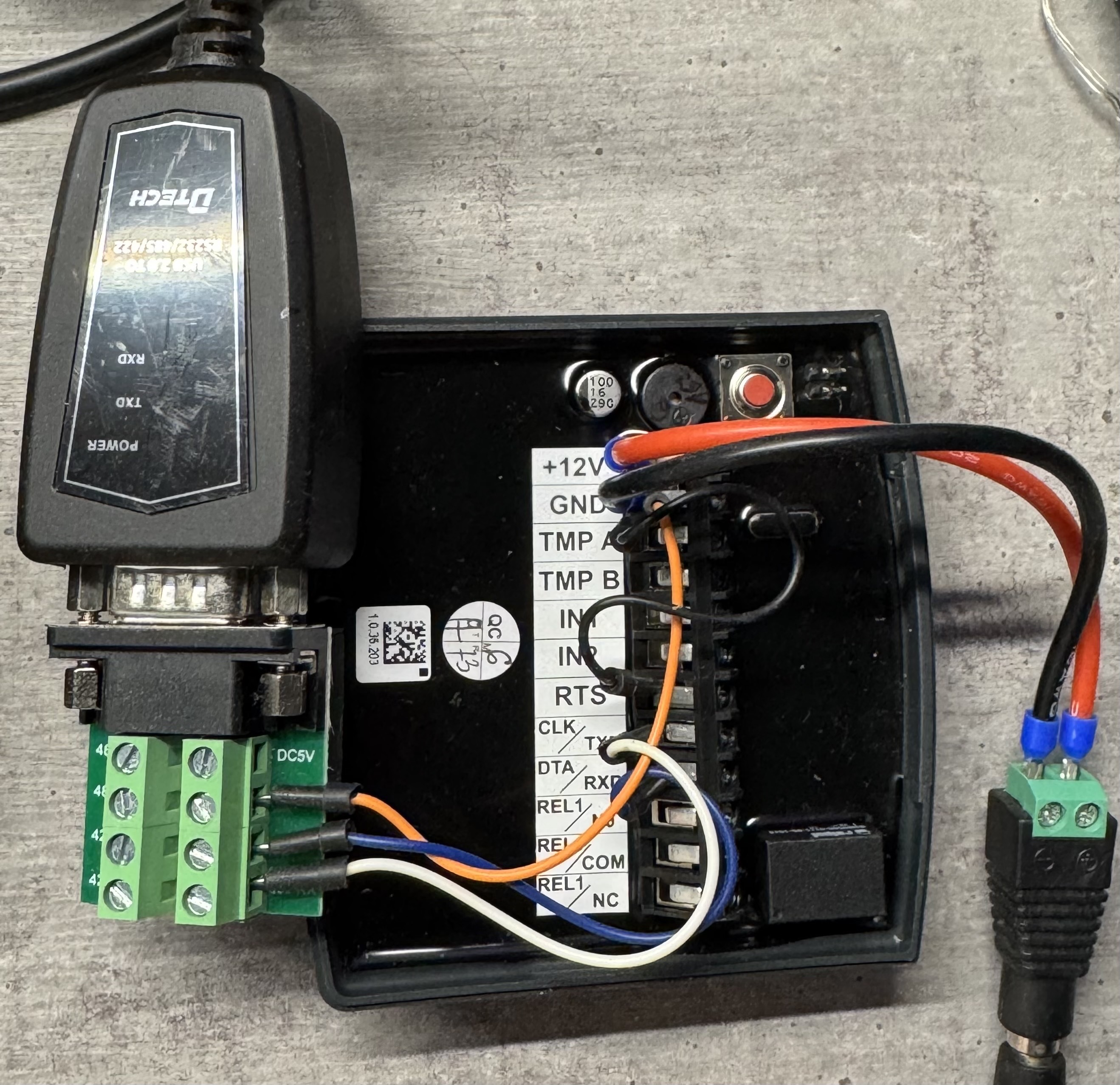

Si ton ordinateur n'a pas de port COM physique, branche le lecteur via un adaptateur USB-RS232. Dans la plupart des cas, les pilotes d'un CP210x USB to UART Bridge sont déjà installés via le Gestionnaire de périphériques.
Configurer le lecteur avec l'outil RARC
Avec l'outil Roger RARC, tu règles le mode de fonctionnement, l'adresse et le comportement de lecture du lecteur. Si l'outil n'est pas encore installé, tu peux le télécharger chez le fabricant.
-
Branche le lecteur et ouvre RARC. Dans Options > Reader type, choisis le type de lecteur.
-
Dans Options > Port, choisis le port COM et confirme avec OK.
-
Établis la connexion avec le lecteur via Connection > Connect….

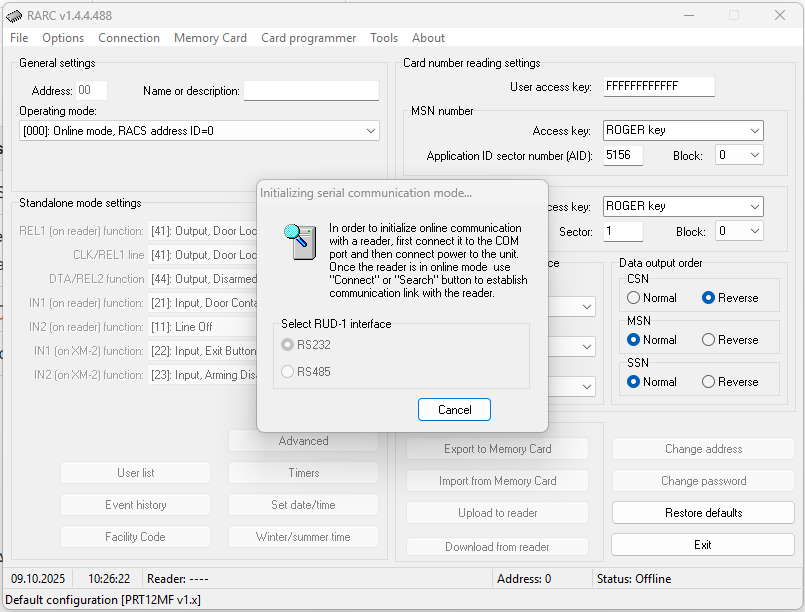

Si la connexion ne s'établit pas, débranche l'alimentation du lecteur et rebranche-la pendant que la fenêtre Initializing serial communication mode... est affichée dans RARC.
-
Si une fenêtre de connexion apparaît, laisse les champs vides et clique sur Login. Aucun mot de passe n'est requis.
-

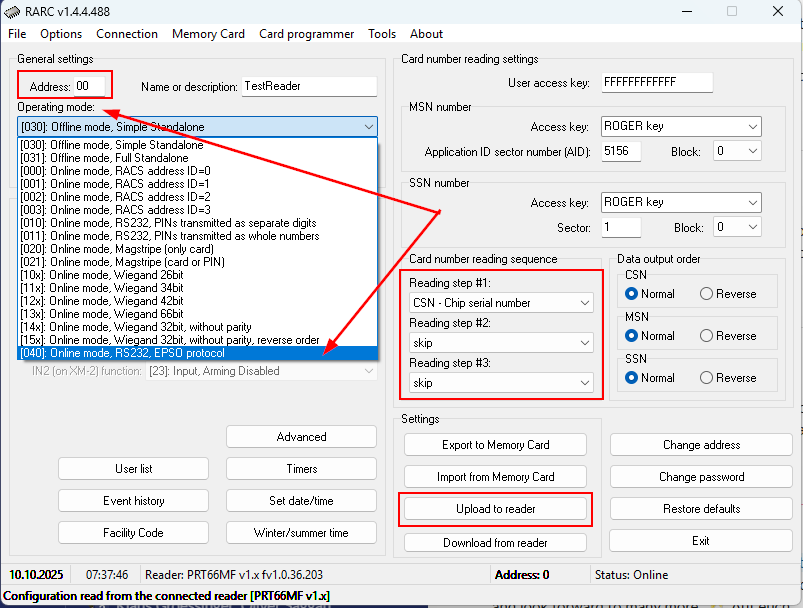

Définis les valeurs suivantes :
- Operating mode : [040]: Online mode, RS232, EPSO protocol
- Address : note la valeur affichée. Tu en auras besoin plus tard pour la configuration du logiciel.
- Card number reading sequence : vérifie et adapte si nécessaire.
-

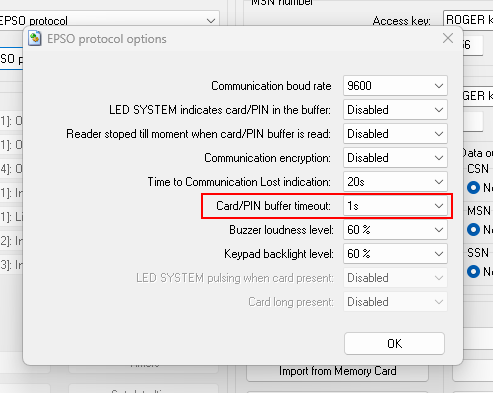

Clique sur EPSO protocol options et passe Card/PIN buffer timeout de Unlimited à 1s. Confirme avec OK.
-
Pour modifier l'adresse du lecteur, clique sur Change address et attribue une nouvelle adresse.
Remarque : l'adresse n'est pertinente que pour les lecteurs raccordés via un bus RS485. Note-la quand même pour la configuration du logiciel.
-

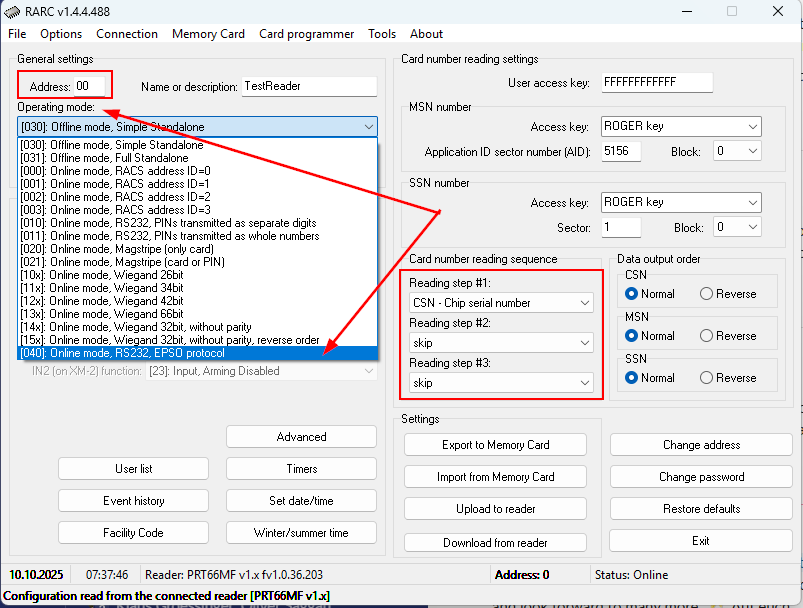

Clique sur Upload to reader pour enregistrer les paramètres de manière permanente sur le lecteur.
Type de connexion pour le logiciel
Pour la connexion au logiciel, choisis l'un des types de connexion suivants en fonction de ton câblage. Saisis ensuite les champs correspondants dans la zone de configuration du lecteur du logiciel.
| Type de connexion | Description | Champs |
|---|---|---|
| USB (port COM virtuel) | Port COM virtuel via USB. | COM-Port, PID, VID |
| COM port | Port COM physique ou virtuel. | COM-Port |
| LAN (port COM virtuel via un adaptateur réseau) | Port COM virtuel via TCP web sockets. | IP, Port |
Les paramètres suivants du lecteur peuvent être enregistrés dans le logiciel :
- Adresse : adresse de bus du lecteur (voir configuration RARC).
- Buzzer (ShouldBeep) : active ou désactive le retour acoustique.
- Temps de relais : temps de commutation du relais en millisecondes.
Ajouter le lecteur dans le logiciel
Pour ajouter le lecteur en tant que périphérique dans le logiciel :
- Ouvre Paramètres > Contrôle d'accès > Device Manager.
- Sélectionne le Device Manager qui pilote le lecteur et ouvre Ajouter un appareil via le menu à trois points.
- Renseigne les champs suivants :
- Modèle d'appareil : PRT66MF ou PRT64MF, selon le lecteur installé.
- Tâche : cas d'usage correspondant (par exemple check-in).
- Type de connexion : selon le câblage (USB (port COM virtuel), COM port ou LAN (port COM virtuel via un adaptateur réseau)).
- Configuration : les champs liés au type de connexion, c'est-à-dire COM-Port ou PID/VID ou IP/Port.
- Saisis également les paramètres du lecteur : Adresse (voir configuration RARC), Buzzer (ShouldBeep) et Temps de relais.
- Enregistre l'appareil.
Remarque : Cet article a été traduit à l'aide de l'intelligence artificielle. Nous vous prions de nous excuser pour d'éventuelles erreurs.
