In questo articolo imparerai a preparare e configurare lo scanner di codici a barre CodeBlue DP8210BGD per l'utilizzo con il software.
Contenuti
- Panoramica del dispositivo
- Montaggio
- Identificazione accettata
- Caratteristiche hardware
- Connessione
- Utilizzo nel software
- Configurare lo scanner con i codici di configurazione
- Tipo di connessione per il software
- Aggiungere il dispositivo nel software
- Schede tecniche
Guida rapida
- Collega lo scanner al computer tramite USB.
- Scansiona il codice di configurazione Set to Factory Defaults per riportare lo scanner alle impostazioni di fabbrica.
- Scansiona il codice di configurazione USB COM per attivare la comunicazione COM.
- Spegni lo scanner, scollegalo, ricollegalo e accendilo.
- Nel software imposta il tipo di connessione USB (porta COM virtuale) e compila i campi corrispondenti.

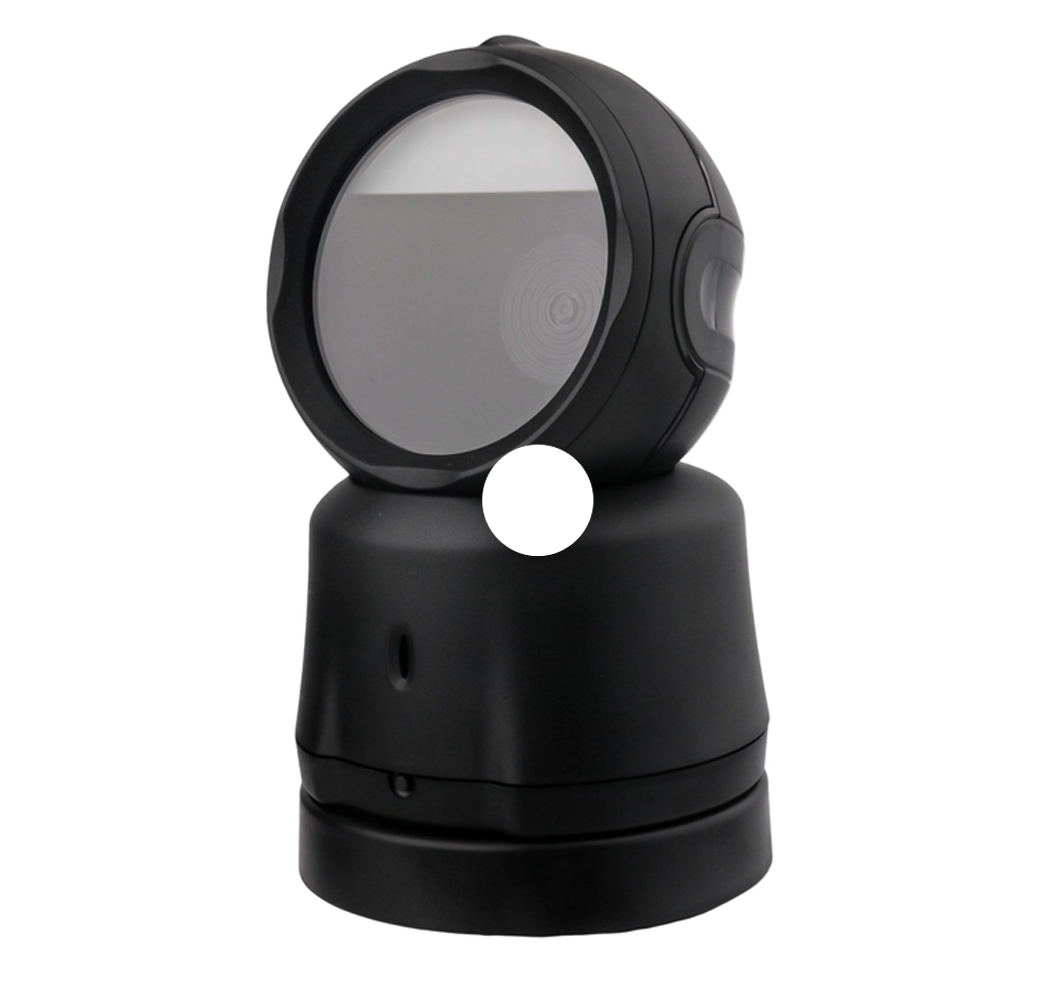

Panoramica del dispositivo
Il CodeBlue DP8210BGD è uno scanner di codici a barre 2D wireless da scrivania con base di ricarica. Comunica via radio 2,4 GHz e Bluetooth e legge in modo affidabile codici su carta, schermi e altri supporti. Lo scanner supporta sia codici a barre 1D sia codici QR 2D ed è utilizzato nel software come dispositivo di identificazione.
Montaggio
| Modello | Interno | Esterno |
|---|---|---|
| CodeBlue DP8210BGD | sì (nessuna classe di protezione IP documentata) | non approvato (nessuna informazione del produttore) |
Identificazione accettata
| Modello | Tessere e token | QR / codice a barre | Altro |
|---|---|---|---|
| CodeBlue DP8210BGD | no | Codice a barre (1D), codice QR (2D) | – |
Caratteristiche hardware
| Funzione | Descrizione | Supportato |
|---|---|---|
| Cicalino | Riscontro acustico dopo una scansione riuscita. | sì |
| LED di segnalazione | Riscontro visivo dopo una scansione riuscita. | sì |
| Base di ricarica | Carica lo scanner tramite la base in dotazione. | sì |
| Connessione wireless | Trasmissione wireless via radio 2,4 GHz e Bluetooth. | sì |
Connessione
Lo scanner si collega al computer tramite USB. Non è necessario alcun driver specifico. Il dispositivo viene riconosciuto dal sistema operativo come una porta COM virtuale.
| Connessione | Driver | Schema standard | Dispositivo utilizzato |
|---|---|---|---|
| USB | nessun driver specifico richiesto | USB (porta COM virtuale) | CodeBlue DP8210BGD |
Utilizzo nel software
| Tipo di dispositivo | Casi d'uso e attività | Note | Deviazioni |
|---|---|---|---|
| Dispositivo di identificazione | Casi d'uso di identificazione (p. es. check-in dei soci tramite codice QR). | – | – |
Configurare lo scanner con i codici di configurazione
Importante: copri tutti i codici di configurazione che non vuoi scansionare, in modo che lo scanner legga solo il codice desiderato.
-
Scansiona Set to Factory Defaults per riportare lo scanner alle impostazioni di fabbrica e cancellare eventuali pre-configurazioni manuali.
-
Scansiona USB COM per attivare la comunicazione COM.
Spegni lo scanner, scollegalo, ricollegalo e accendilo. In questo modo tutte le impostazioni vengono applicate e la connessione viene stabilita correttamente.
Tipo di connessione per il software
Per collegare lo scanner al software seleziona il seguente tipo di connessione e compila i campi corrispondenti nell'area di configurazione del dispositivo nel software.
| Tipo di connessione | Descrizione | Campi |
|---|---|---|
| USB (porta COM virtuale) | Porta COM virtuale tramite USB. | Porta COM oppure PID/VID |
I valori seguenti si applicano al CodeBlue DP8210BGD:
-
Porta COM: viene mostrata in Gestione dispositivi di Windows, p. es.
COM10. Inserisci la porta indicata nel Sport Alliance Device Manager. -
VID:
1A86 -
PID:
7523
Aggiungere il dispositivo nel software
Per aggiungere lo scanner come dispositivo nel software:
- Apri Impostazioni > Controllo accessi > Device Manager.
- Seleziona il Device Manager su cui opera lo scanner e apri l'opzione Aggiungi dispositivo dal menu a tre puntini.
- Compila i seguenti campi:
- Modello dispositivo: CodeBlue DP8210BGD
- Attività: caso d'uso di identificazione adatto, p. es. check-in.
- Tipo di connessione: USB (porta COM virtuale)
-
Configurazione: Porta COM da Gestione dispositivi di Windows (p. es.
COM10) oppure, in alternativa, VID1A86e PID7523.
- Salva il dispositivo.
Schede tecniche
Consulta gli allegati per ulteriori informazioni.
