In questo articolo impari come configurare il lettore Roger PRT66MF o PRT64MF con lo strumento del produttore RARC e prepararlo per l'uso nel software.
Contenuti
- Panoramica del dispositivo
- Identificazione accettata
- Caratteristiche hardware
- Collegamento e cablaggio
- Configurare il lettore con lo strumento RARC
- Tipo di connessione per il software
- Aggiungere il lettore nel software
Guida rapida
- Collega il lettore al computer (RS232 direttamente oppure tramite adattatore USB-RS232).
- Apri lo strumento RARC e seleziona il modello corrispondente in Options > Reader type.
- Imposta la porta COM in Options > Port, poi Connection > Connect.
- Imposta Operating mode su [040]: Online mode, RS232, EPSO protocol.
- In EPSO protocol options imposta Card/PIN buffer timeout su 1s.
- Annota l'indirizzo, poi fai clic su Upload to reader.
- Aggiungi il lettore nel software con indirizzo e tipo di connessione.
Panoramica del dispositivo

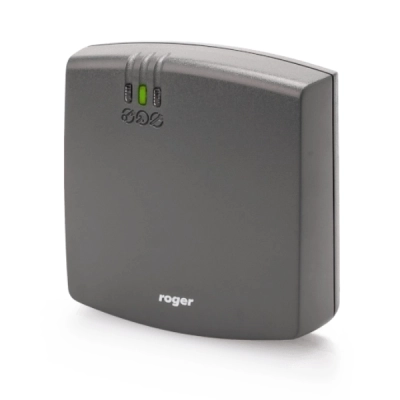

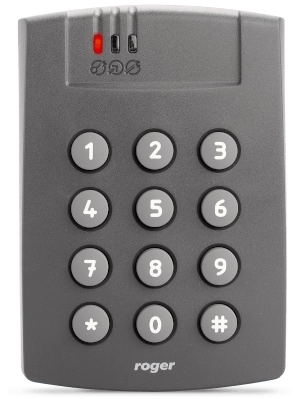

I lettori PRTxxMF sono pensati per il controllo accessi. Identificano i soci tramite carte MIFARE e — a seconda del modello — anche tramite PIN. In modalità online funzionano come slave e trasferiscono i dati di carta e PIN al controller di accesso superiore. Entrambi i modelli sono omologati per uso interno ed esterno.
Modelli disponibili:
- PRT66MF: lettore senza tastierino PIN, solo per identificazione tramite carta.
- PRT64MF: lettore con tastierino PIN, supporta anche l'inserimento di un PIN.
Entrambi i modelli possono leggere e scrivere carte MIFARE, ad esempio per programmare i numeri di carta SSN e MSN.
Identificazione accettata
| Modello | Carte e token | QR / codice a barre | Altro |
|---|---|---|---|
| PRT66MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | no | nessun tastierino PIN |
| PRT64MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | no | inserimento PIN tramite tastierino |
Caratteristiche hardware
| Funzione | Descrizione | Supportata |
|---|---|---|
| Lettura e scrittura segmenti armadietto | Legge e scrive segmenti armadietto su carte MIFARE. | sì |
| Uscita relè | Due uscite a transistor per pilotare una porta o un tornello. | sì |
| Comando remoto del relè | Il relè può essere attivato da remoto, ad esempio per un comando di apertura porta. | sì |
| Cicalino | Riscontro acustico. | sì |
| LED di segnale | Riscontro visivo. | sì |
| Due ingressi NO/NC | Normally Open: il circuito è aperto a riposo, un segnale lo chiude. Normally Closed: il circuito è chiuso a riposo, un segnale lo apre. | sì |
| PoE (Power over Ethernet) | Alimentazione tramite il cavo Ethernet. | no |
Collegamento e cablaggio
Il lettore si collega tramite due interfacce:

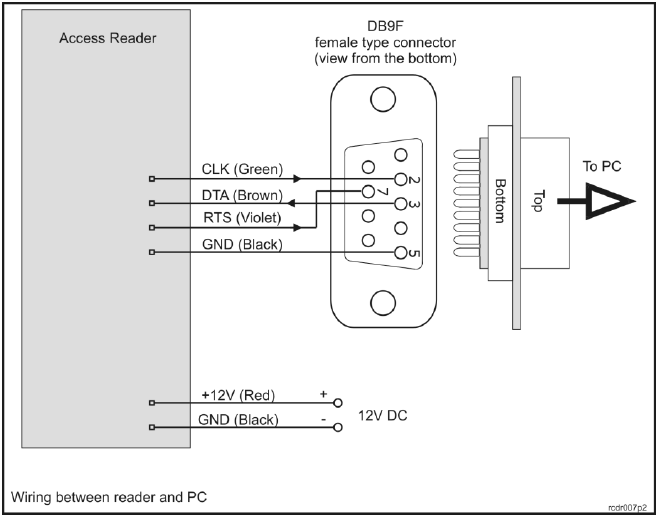

- RS232 (standard, usato sul PRT66MF)

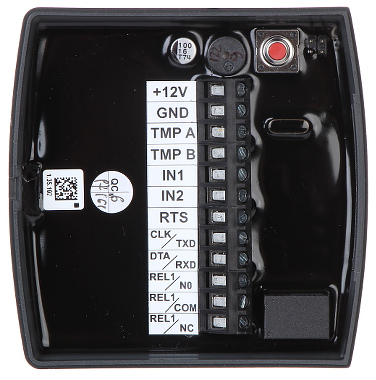

- Morsettiera (Terminal-Block) (per alimentazione e cablaggio relè/ingressi)

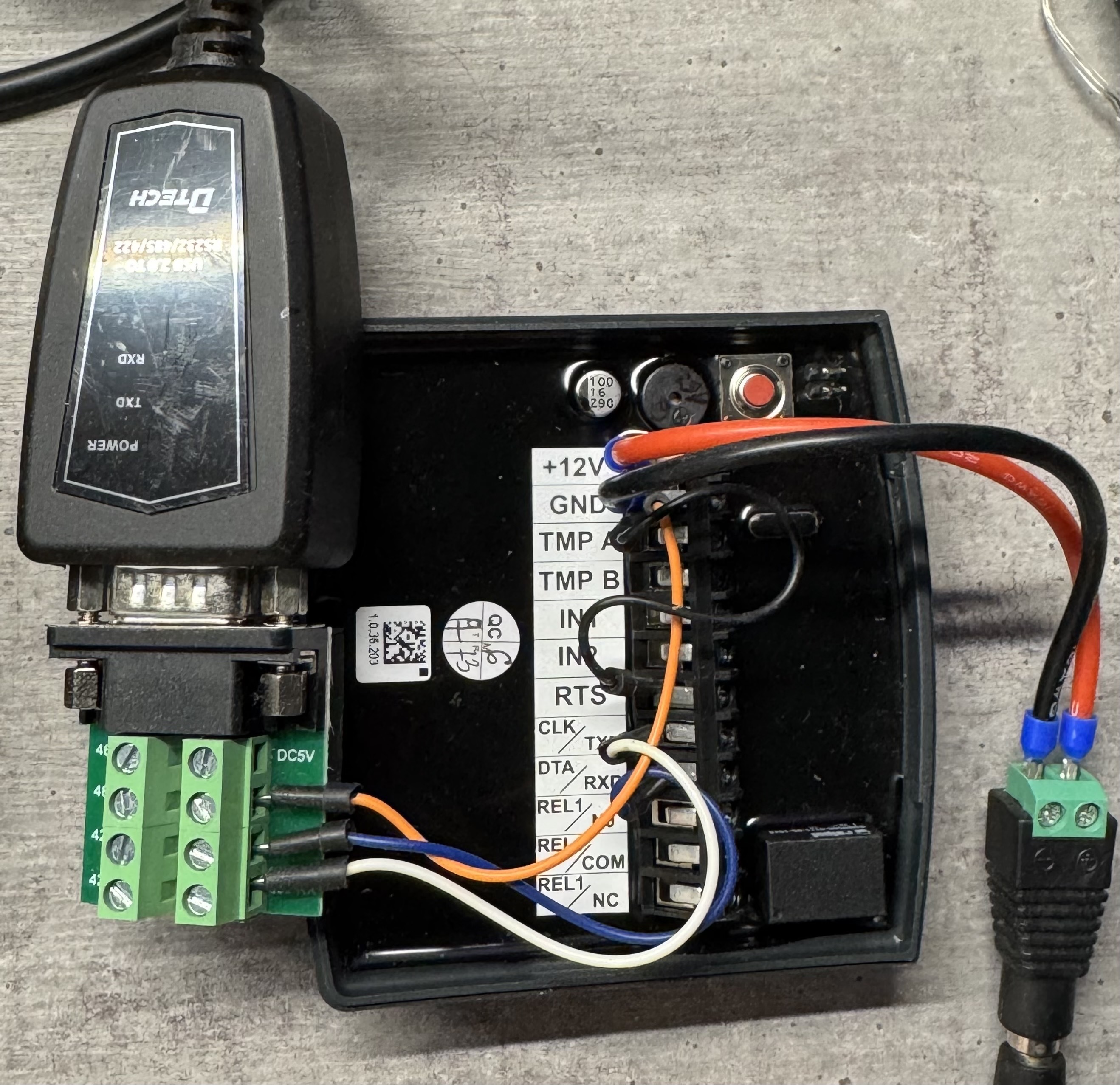

Se il tuo computer non ha una porta COM fisica, collega il lettore tramite un adattatore USB-RS232. Nella maggior parte dei casi i driver di un CP210x USB to UART Bridge sono già installati tramite Gestione dispositivi.
Configurare il lettore con lo strumento RARC
Con lo strumento Roger RARC imposti modalità di funzionamento, indirizzo e comportamento di lettura del lettore. Se lo strumento non è ancora installato, puoi scaricarlo dal produttore.
-
Collega il lettore e apri RARC. In Options > Reader type seleziona il tipo di lettore.
-
In Options > Port seleziona la porta COM e conferma con OK.
-
Stabilisci la connessione con il lettore tramite Connection > Connect….

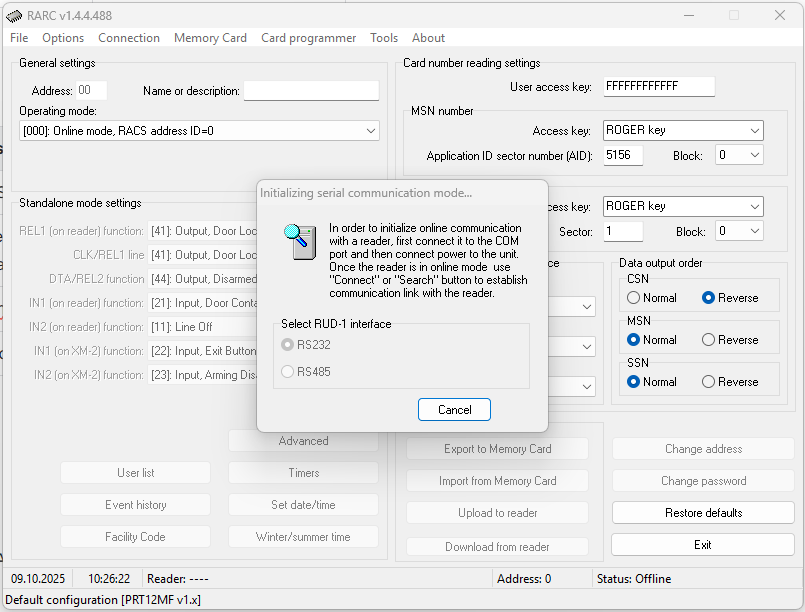

Se la connessione non viene stabilita, scollega l'alimentazione del lettore e ricollegala mentre in RARC è visualizzata la finestra Initializing serial communication mode....
-
Se compare una finestra di accesso, lascia i campi vuoti e fai clic su Login. Non è richiesta una password.
-

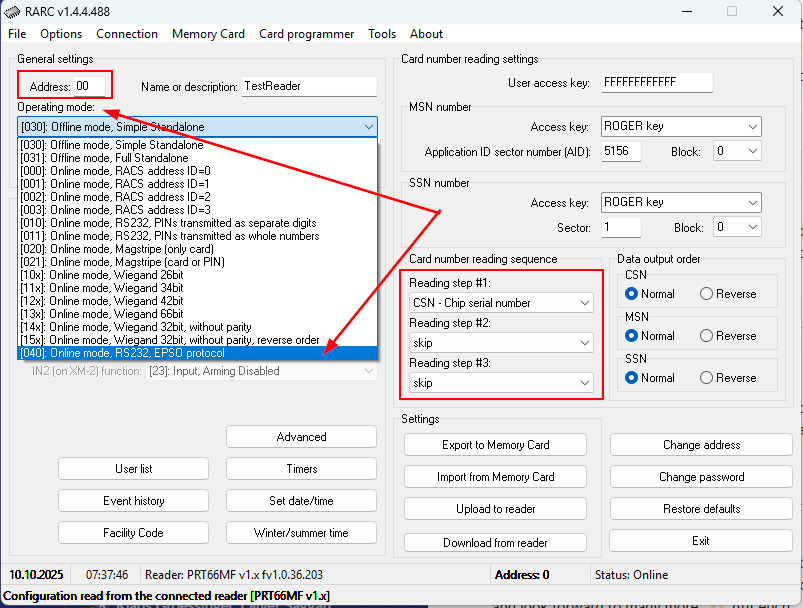

Imposta i seguenti valori:

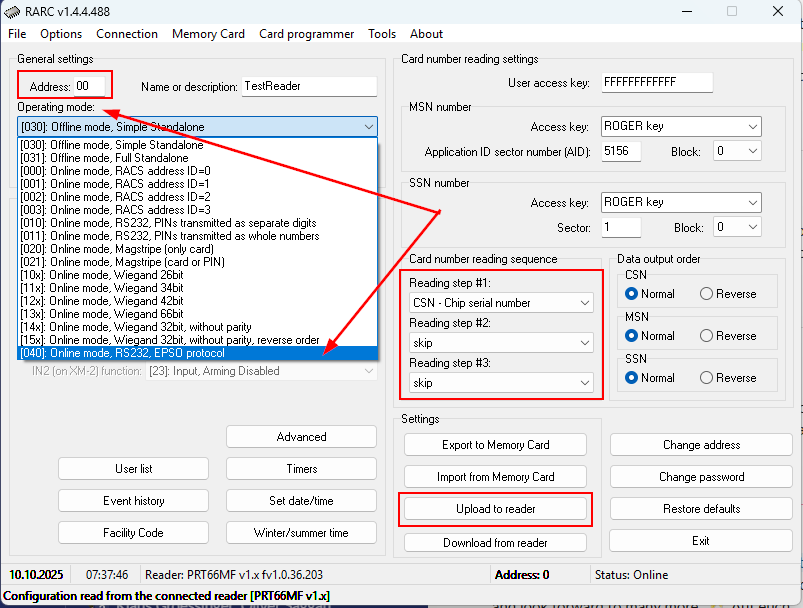

- Operating mode: [040]: Online mode, RS232, EPSO protocol
- Address: annota il valore mostrato. Ti servirà più avanti per la configurazione del software.
- Card number reading sequence: verifica e adatta se necessario.
-

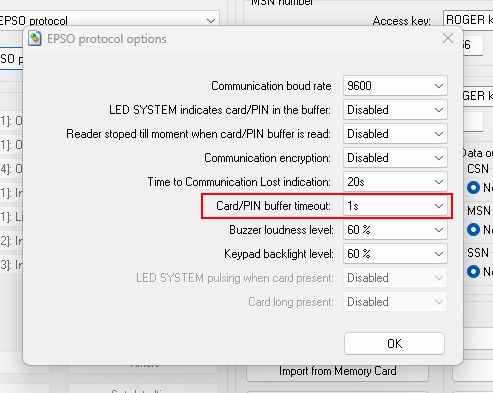

Fai clic su EPSO protocol options e cambia Card/PIN buffer timeout da Unlimited a 1s. Conferma con OK.
-
Per modificare l'indirizzo del lettore, fai clic su Change address e assegna un nuovo indirizzo.
Nota: l'indirizzo è rilevante solo per lettori collegati tramite bus RS485. Annotalo comunque per la configurazione del software.
-
Fai clic su Upload to reader per salvare le impostazioni in modo permanente sul lettore.
Tipo di connessione per il software
Per la connessione al software scegli uno dei seguenti tipi di connessione in base al cablaggio. Inserisci poi i campi corrispondenti nell'area di configurazione del lettore del software.
| Tipo di connessione | Descrizione | Campi |
|---|---|---|
| USB (porta COM virtuale) | Porta COM virtuale tramite USB. | COM-Port, PID, VID |
| COM port | Porta COM fisica o virtuale. | COM-Port |

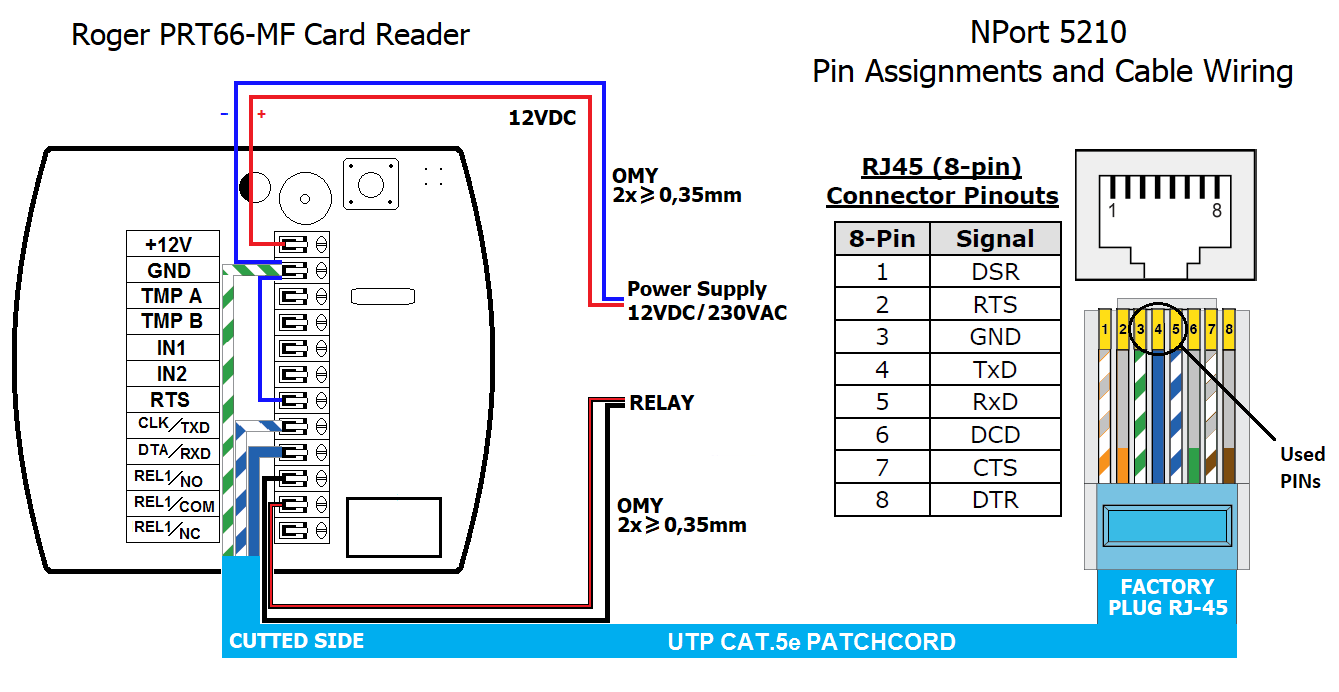

| LAN (porta COM virtuale tramite adattatore di rete) | Porta COM virtuale tramite TCP web sockets. | IP, Port |
Le seguenti impostazioni del lettore possono essere salvate nel software:
- Indirizzo: indirizzo bus del lettore (vedi configurazione RARC).
- Cicalino (ShouldBeep): attiva o disattiva il riscontro acustico.
- Tempo del relè: tempo di commutazione del relè in millisecondi.
Aggiungere il lettore nel software
Per aggiungere il lettore come dispositivo nel software:
- Apri Impostazioni > Controllo accessi > Device Manager.
- Seleziona il Device Manager con cui il lettore è in funzione e apri Aggiungi dispositivo dal menu a tre punti.
- Compila i seguenti campi:
- Modello dispositivo: PRT66MF o PRT64MF, in base al lettore installato.
- Compito: caso d'uso corrispondente (ad esempio check-in).
- Tipo di connessione: in base al cablaggio (USB (porta COM virtuale), COM port o LAN (porta COM virtuale tramite adattatore di rete)).
- Configurazione: i campi relativi al tipo di connessione, ovvero COM-Port oppure PID/VID oppure IP/Port.
- Inserisci anche le impostazioni del lettore: Indirizzo (vedi configurazione RARC), Cicalino (ShouldBeep) e Tempo del relè.
- Salva il dispositivo.
Avviso: Questo articolo è stato tradotto con l'aiuto dell'intelligenza artificiale. Ci scusiamo per eventuali errori.
