In dit artikel leer je hoe je de CodeBlue DP8210BGD barcodescanner voorbereidt en configureert voor gebruik met de software.
Inhoud
- Apparaatoverzicht
- Montage
- Geaccepteerde identificatie
- Hardware-kenmerken
- Aansluiting
- Gebruik in de software
- Scanner instellen met configuratiecodes
- Verbindingstype voor de software
- Apparaat toevoegen in de software
- Datasheets
Fast lane
- Sluit de scanner via USB op de computer aan.
- Scan de configuratiecode Set to Factory Defaults om de scanner naar de fabrieksinstellingen te resetten.
- Scan de configuratiecode USB COM om COM-communicatie te activeren.
- Schakel de scanner uit, koppel hem los, sluit hem opnieuw aan en schakel hem in.
- Stel in de software het verbindingstype USB (virtuele COM-poort) in en vul de bijbehorende velden in.
Apparaatoverzicht

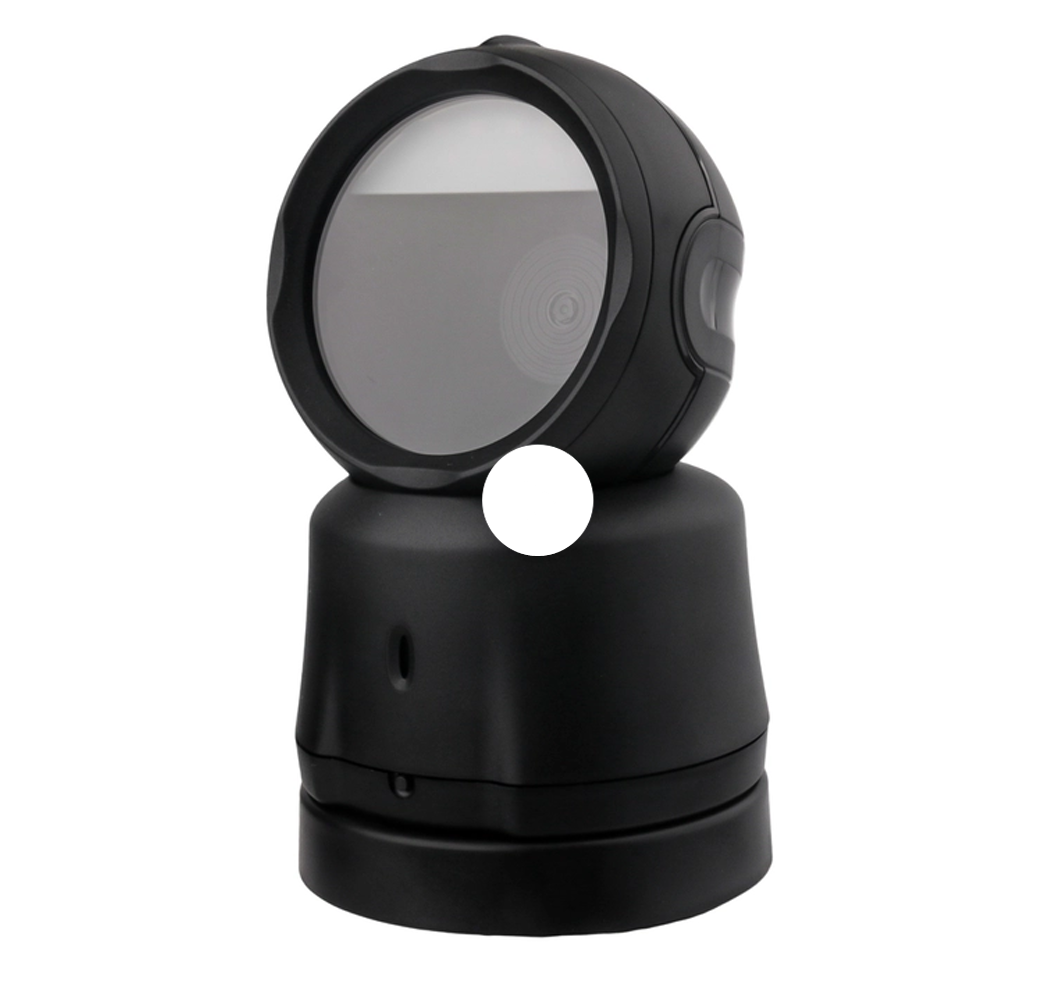

De CodeBlue DP8210BGD is een draadloze 2D-bureaubladbarcodescanner met laadstation. Hij communiceert via 2,4 GHz-radio en Bluetooth en leest codes op papier, schermen en andere media betrouwbaar. De scanner ondersteunt zowel 1D-barcodes als 2D-QR-codes en wordt in de software ingezet als identificatieapparaat.
Montage
| Model | Binnen | Buiten |
|---|---|---|
| CodeBlue DP8210BGD | ja (geen IP-beschermingsklasse gedocumenteerd) | niet vrijgegeven (geen fabrikantsinformatie) |
Geaccepteerde identificatie
| Model | Kaarten en tokens | QR / barcode | Overige |
|---|---|---|---|
| CodeBlue DP8210BGD | nee | Barcode (1D), QR-code (2D) | – |
Hardware-kenmerken
| Functie | Beschrijving | Ondersteund |
|---|---|---|
| Buzzer | Akoestische terugkoppeling na een geslaagde scan. | ja |
| Signaal-LED | Visuele terugkoppeling na een geslaagde scan. | ja |
| Laadstation | Laadt de scanner via het meegeleverde station. | ja |
| Draadloze verbinding | Draadloze overdracht via 2,4 GHz-radio en Bluetooth. | ja |
Aansluiting
De scanner wordt via USB op de computer aangesloten. Er is geen specifiek stuurprogramma nodig. Het apparaat meldt zich bij het besturingssysteem als een virtuele COM-poort.
| Aansluiting | Stuurprogramma | Standaardschema | Gebruikt apparaat |
|---|---|---|---|
| USB | geen specifiek stuurprogramma vereist | USB (virtuele COM-poort) | CodeBlue DP8210BGD |
Gebruik in de software
| Apparaattype | Use cases en taken | Opmerkingen | Afwijkingen |
|---|---|---|---|
| Identificatieapparaat | Identificatie-use-cases (bv. check-in van leden via QR-code). | – | – |
Scanner instellen met configuratiecodes
Belangrijk: dek alle configuratiecodes af die je niet wilt scannen, zodat de scanner alleen de gewenste code leest.
-
Scan Set to Factory Defaults om de scanner naar de fabrieksinstellingen te resetten en eventuele handmatige pre-configuratie te wissen.
-
Scan USB COM om COM-communicatie te activeren.
Schakel de scanner uit, koppel hem los, sluit hem opnieuw aan en schakel hem in. Zo zorg je ervoor dat alle instellingen worden toegepast en de verbinding goed tot stand komt.
Verbindingstype voor de software
Om de scanner aan de software te koppelen, kies je het volgende verbindingstype en vul je de bijbehorende velden in het apparaatconfiguratiegebied van de software in.
| Verbindingstype | Beschrijving | Velden |
|---|---|---|
| USB (virtuele COM-poort) | Virtuele COM-poort via USB. | COM-poort of PID/VID |
De volgende waarden gelden voor de CodeBlue DP8210BGD:
-
COM-poort: af te lezen in het Apparaatbeheer van Windows, bv.
COM10. Voer de daar getoonde poort in in de Sport Alliance Device Manager. -
VID:
1A86 -
PID:
7523
Apparaat toevoegen in de software
Zo voeg je de scanner als apparaat toe in de software:
- Open Instellingen > Toegangscontrole > Device Manager.
- Selecteer de Device Manager waarop de scanner draait en open via het drie-puntenmenu de optie Apparaat toevoegen.
- Vul de volgende velden in:
- Apparaatmodel: CodeBlue DP8210BGD
- Taak: passende identificatie-use-case, bv. check-in.
- Verbindingstype: USB (virtuele COM-poort)
-
Configuratie: COM-poort uit het Apparaatbeheer van Windows (bv.
COM10) of als alternatief VID1A86en PID7523.
- Sla het apparaat op.
Datasheets
Zie de bijlagen voor meer informatie.
