In dit artikel leer je hoe je de Roger PRT66MF of PRT64MF reader configureert met de fabrikantstool RARC en hoe je hem klaarmaakt voor gebruik in de software.
Inhoud
- Apparaatoverzicht
- Geaccepteerde identificatie
- Hardwarekenmerken
- Aansluiting en bekabeling
- De reader configureren met de RARC-tool
- Verbindingstype voor de software
- De reader in de software toevoegen
Snelgids
- Sluit de reader aan op de computer (RS232 direct of via een USB-naar-RS232-adapter).
- Open de RARC-tool en kies het juiste model onder Options > Reader type.
- Stel de COM-poort in onder Options > Port, vervolgens Connection > Connect.
- Zet Operating mode op [040]: Online mode, RS232, EPSO protocol.
- Stel onder EPSO protocol options de Card/PIN buffer timeout in op 1s.
- Onthoud het adres en klik op Upload to reader.
- Voeg de reader toe in de software met het adres en het verbindingstype.
Apparaatoverzicht
De PRTxxMF-readers zijn ontworpen voor toegangscontrole. Ze identificeren leden via MIFARE-kaarten en — afhankelijk van het model — via een pincode. In de online-modus werken ze als slave en geven ze de gelezen kaart- en pincodegegevens door aan de bovenliggende toegangscontroller. Beide modellen zijn goedgekeurd voor binnen- en buitengebruik.
Beschikbare modellen:

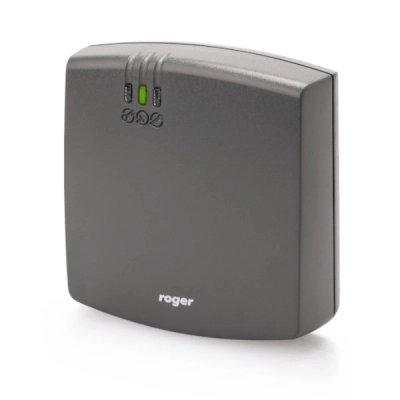

- PRT66MF: reader zonder pincode-toetsenbord, alleen voor kaartidentificatie.

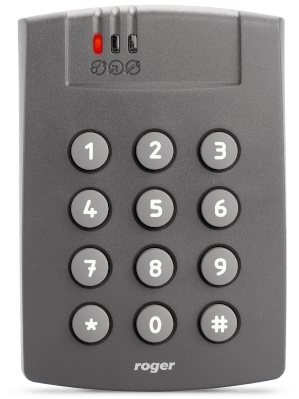

- PRT64MF: reader met pincode-toetsenbord, ondersteunt ook het invoeren van een pincode.
Beide modellen kunnen MIFARE-kaarten lezen en beschrijven, bijvoorbeeld om SSN- en MSN-kaartnummers te programmeren.
Geaccepteerde identificatie
| Model | Kaarten en tokens | QR / barcode | Overig |
|---|---|---|---|
| PRT66MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | nee | geen pincode-toetsenbord |
| PRT64MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | nee | pincode-invoer via toetsenbord |
Hardwarekenmerken
| Functie | Beschrijving | Ondersteund |
|---|---|---|
| Lockersegmenten lezen en schrijven | Leest en schrijft lockersegmenten op MIFARE-kaarten. | ja |
| Relaisuitgang | Twee transistor-uitgangen om een deur of tourniquet aan te sturen. | ja |
| Externe besturing van het relais | Het relais kan op afstand worden geactiveerd, bijvoorbeeld voor een deuropen-commando. | ja |
| Buzzer | Akoestische terugkoppeling. | ja |
| Signaal-LED | Visuele terugkoppeling. | ja |
| Twee NO/NC-ingangen | Normally Open: het circuit is in rust open, een signaal sluit het. Normally Closed: het circuit is in rust gesloten, een signaal opent het. | ja |
| PoE (Power over Ethernet) | Voeding via de Ethernetkabel. | nee |
Aansluiting en bekabeling
De reader wordt via twee interfaces aangesloten:
- RS232 (standaard, gebruikt op de PRT66MF)

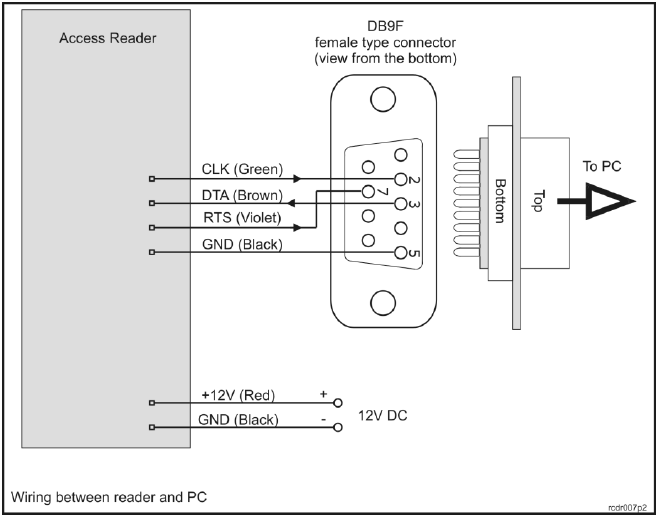

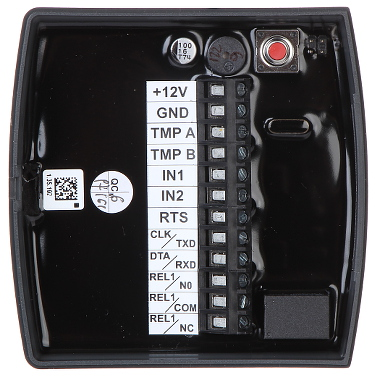

- Klemmenstrook (Terminal-Block) (voor voeding en relais-/ingangsbedrading)

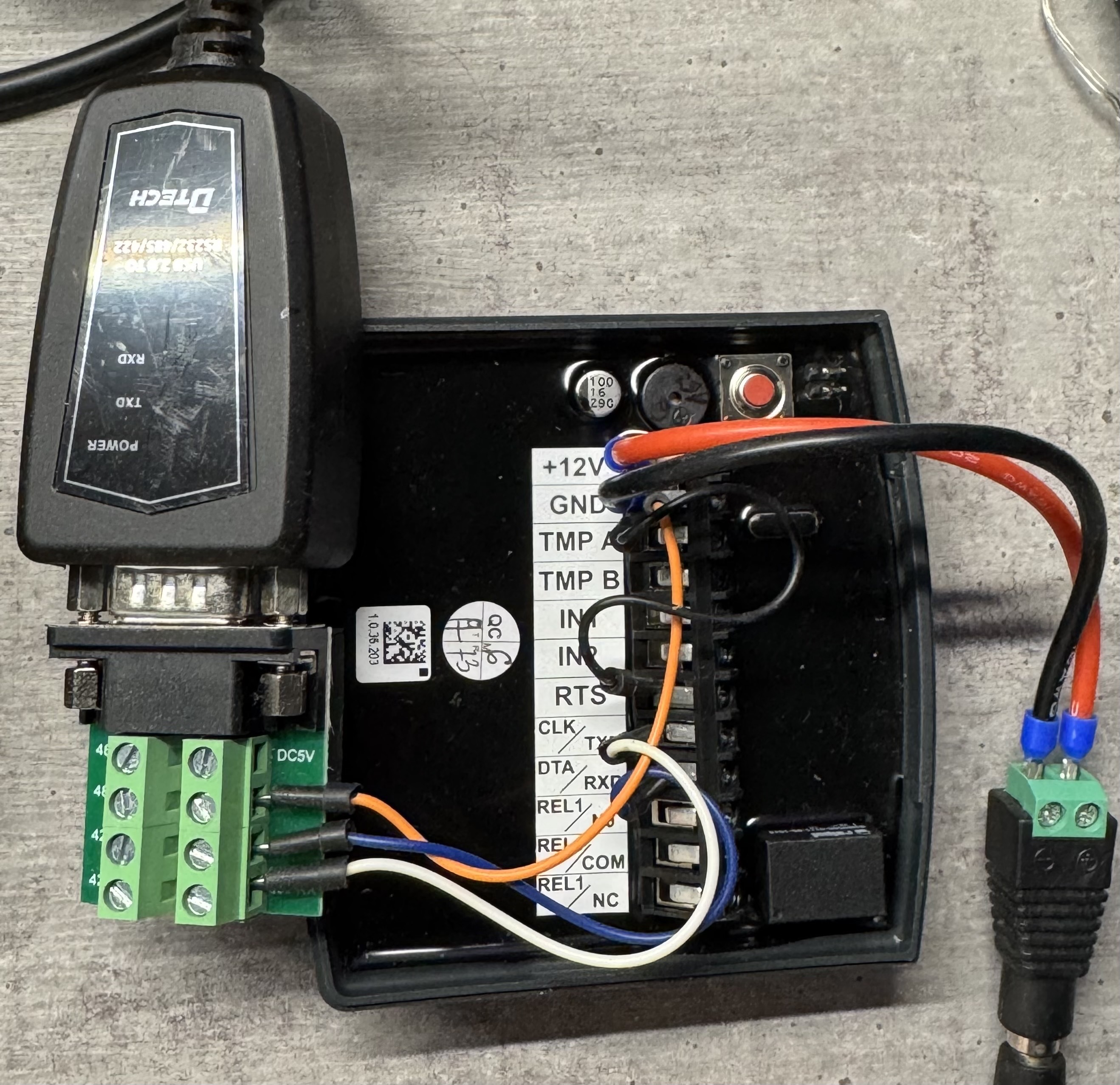

Als je computer geen fysieke COM-poort heeft, sluit je de reader aan via een USB-naar-RS232-adapter. In de meeste gevallen zijn de drivers voor een CP210x USB to UART Bridge al via Apparaatbeheer geïnstalleerd.
De reader configureren met de RARC-tool
Met de Roger-tool RARC stel je de bedrijfsmodus, het adres en het leesgedrag van de reader in. Als de tool nog niet geïnstalleerd is, kun je hem downloaden bij de fabrikant.
-
Sluit de reader aan en open RARC. Kies onder Options > Reader type het readertype.
-
Kies onder Options > Port de COM-poort en bevestig met OK.
-
Maak via Connection > Connect… verbinding met de reader.

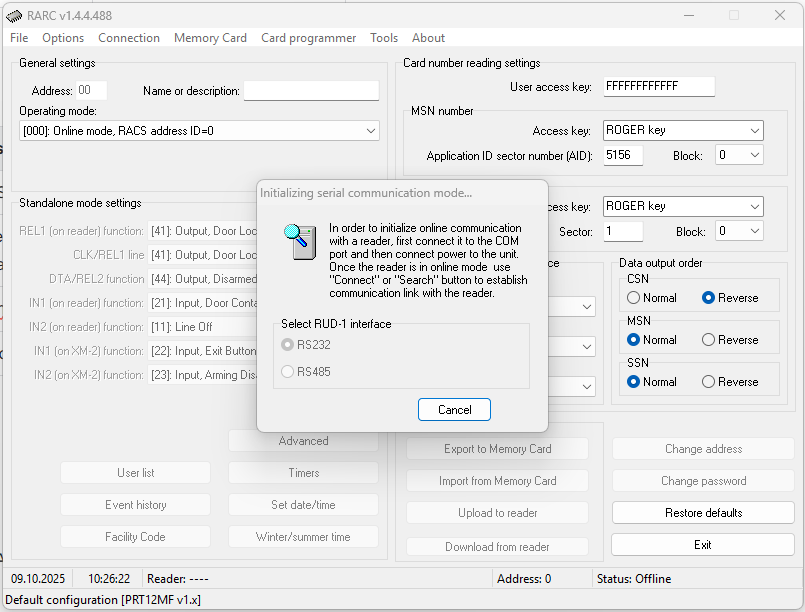

Als er geen verbinding tot stand komt, koppel je de voeding van de reader los en sluit je hem opnieuw aan terwijl in RARC het venster Initializing serial communication mode... wordt weergegeven.
-
Als er een aanmeldvenster verschijnt, laat de velden leeg en klik op Login. Een wachtwoord is niet vereist.
-
Stel de volgende waarden in:

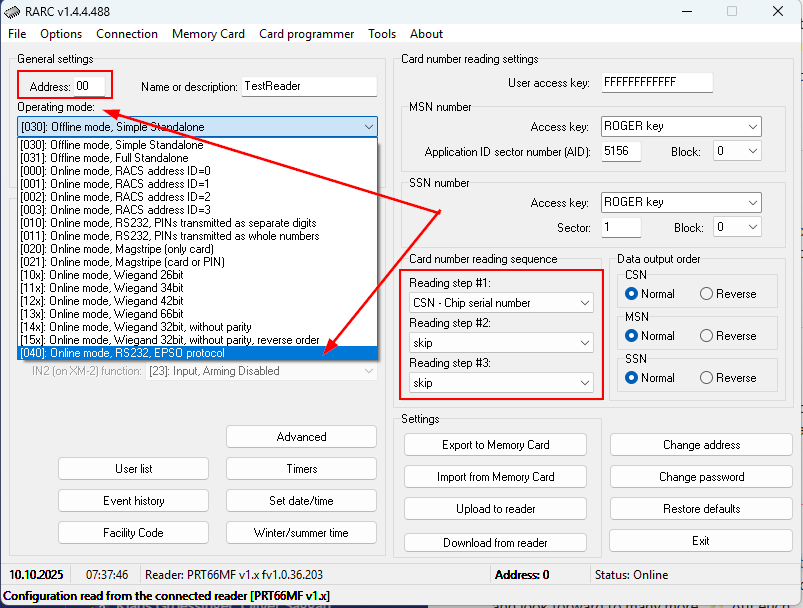

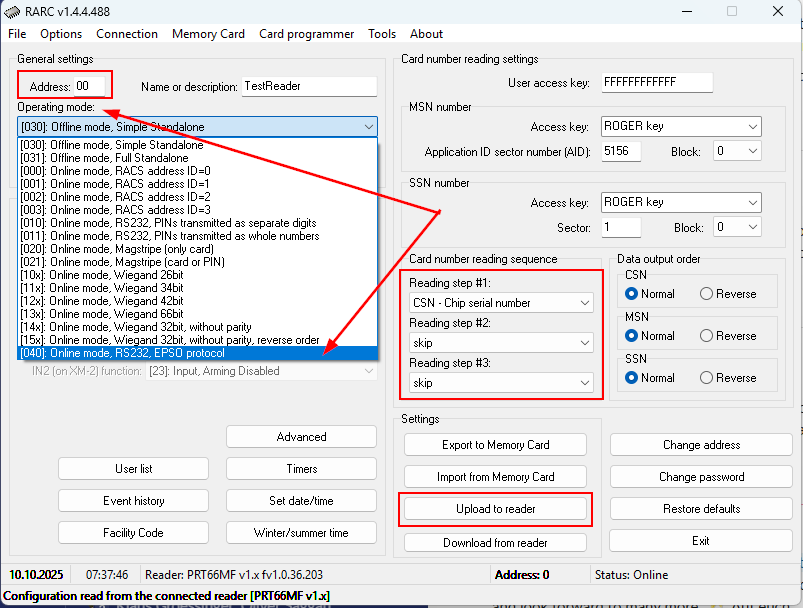

- Operating mode: [040]: Online mode, RS232, EPSO protocol
- Address: noteer de weergegeven waarde. Je hebt hem later nodig voor de softwareconfiguratie.
- Card number reading sequence: controleer en pas indien nodig aan.
-

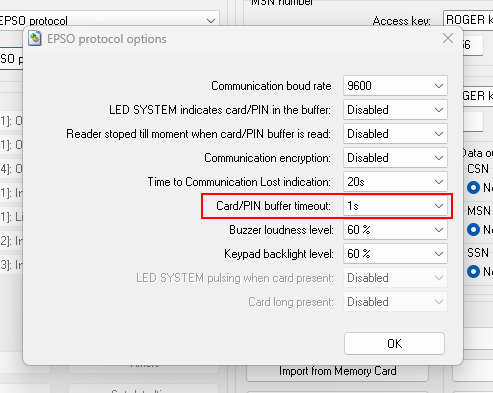

Klik op EPSO protocol options en wijzig Card/PIN buffer timeout van Unlimited naar 1s. Bevestig met OK.
-
Als je het adres van de reader wilt wijzigen, klik je op Change address en geef je een nieuw adres op.
Opmerking: het adres is alleen relevant voor readers die via de RS485-bus zijn aangesloten. Noteer hem toch voor de softwareconfiguratie.
-
Klik op Upload to reader om de instellingen permanent op de reader op te slaan.
Verbindingstype voor de software
Voor de verbinding met de software kies je een van de volgende verbindingstypen, afhankelijk van je bekabeling. Vul vervolgens de bijbehorende velden in in het readerconfiguratiegedeelte van de software.
| Verbindingstype | Beschrijving | Velden |
|---|---|---|
| USB (virtuele COM-poort) | Virtuele COM-poort via USB. | COM-Port, PID, VID |
| COM port | Fysieke of virtuele COM-poort. | COM-Port |

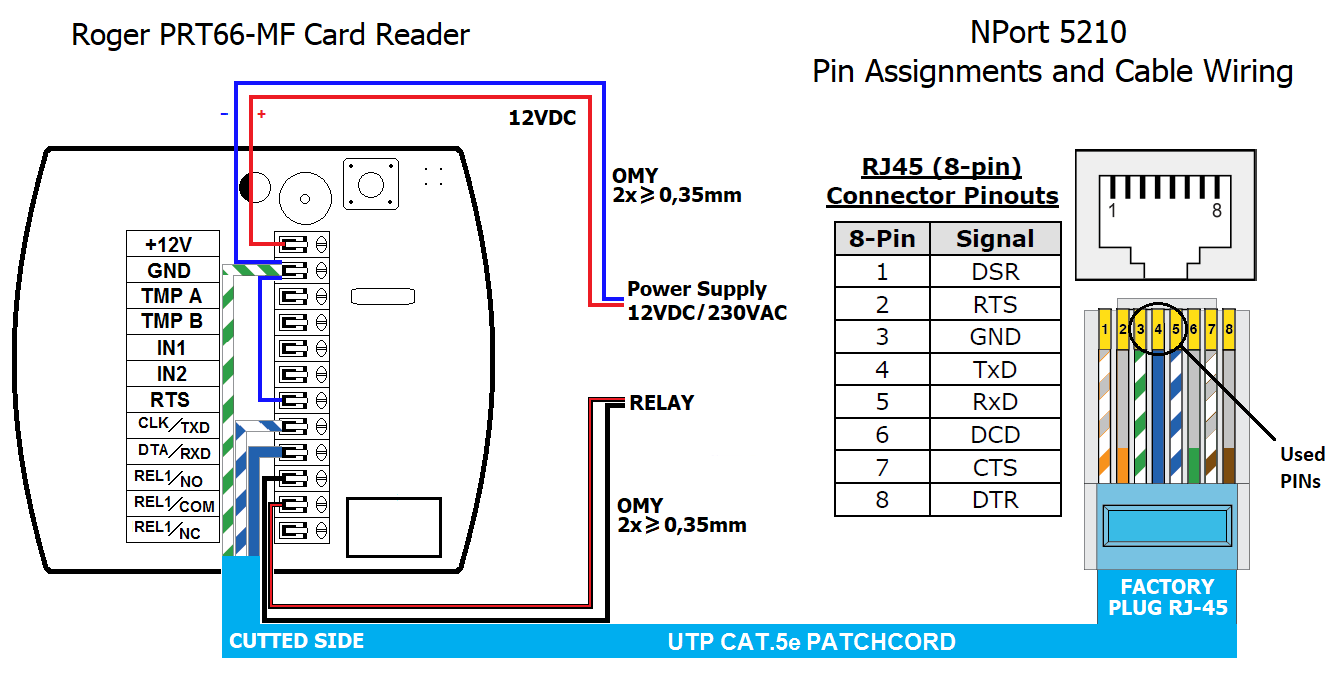

| LAN (virtuele COM-poort via netwerkadapter) | Virtuele COM-poort via TCP web sockets. | IP, Port |
De volgende readerinstellingen kunnen in de software worden vastgelegd:
- Adres: BUS-adres van de reader (zie RARC-configuratie).
- Buzzer (ShouldBeep): akoestische terugkoppeling in- of uitschakelen.
- Relaistijd: schakeltijd van het relais in milliseconden.
De reader in de software toevoegen
Om de reader als apparaat in de software toe te voegen:
- Open Instellingen > Toegangscontrole > Device Manager.
- Selecteer de Device Manager waarop de reader draait en open via het drie-punten-menu de optie Apparaat toevoegen.
- Vul de volgende velden in:
- Apparaatmodel: PRT66MF of PRT64MF, afhankelijk van de geïnstalleerde reader.
- Taak: passende use case (bijvoorbeeld check-in).
- Verbindingstype: passend bij de bekabeling (USB (virtuele COM-poort), COM port of LAN (virtuele COM-poort via netwerkadapter)).
- Configuratie: de velden die bij het verbindingstype horen, dus COM-Port of PID/VID of IP/Port.
- Vul ook de readerinstellingen in: Adres (zie RARC-configuratie), Buzzer (ShouldBeep) en Relaistijd.
- Sla het apparaat op.
