Einrichtung des Barcode-Scanners Honeywell Genesis XP 7680g

  • Aktualisiert

In diesem Artikel erfährst du, wie du den Barcode-Scanner Honeywell Genesis XP 7680g vorbereitest und im Device-Manager der Software anlegst.

Inhalt

Schnellanleitung

  1. Prüfe, ob der Honeywell HSM USB Serial Driver installiert ist, und schließe den Scanner per USB an.
  2. Scanne die Barcodes Benutzerdefinierte Einstellungen entfernen und Werkseinstellungen aktivieren.
  3. Scanne die Barcodes CR-Suffix hinzufügen und USB-Seriell-Emulation.
  4. Notiere dir den COM-Port aus dem Windows-Geräte-Manager.
  5. Lege den Scanner unter Einstellungen / Zugangskontrolle / Device-Manager an.

Geräteübersicht

Der Honeywell Genesis XP 7680g ist ein Präsentationsscanner, der QR-Codes und Barcodes liest. In der Software nutzt du ihn für Check-in und Check-out. Der Scanner wird per USB an den Computer angeschlossen und arbeitet als virtueller COM-Port.

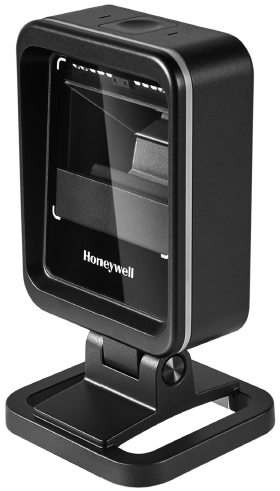

Barcode-Scanner Honeywell Genesis XP 7680g

Bevor du den Scanner anschließt, setz den mitgelieferten schwarzen O-Ring auf das Kabelende. Wenn das Kabel im Scanner steckt, darf der O-Ring nicht mehr zu sehen sein. So bleibt das Gehäuse nach IP52 geschützt.

Treiber installieren

Der Scanner braucht den Honeywell HSM USB Serial Driver. Der Treiber wird zusammen mit dem Device-Manager installiert und ist deshalb in der Regel schon auf dem Computer.

Erscheint der Scanner später nicht als COM-Port, installiere den Treiber neu: Zieh den Scanner ab, führe setup.bat aus dem Treiberpaket als Administrator aus und schließ den Scanner wieder an. Wenn dir das Treiberpaket fehlt, wende dich an den Support.

Scanner konfigurieren

Scanne die folgenden Barcodes nacheinander in der angegebenen Reihenfolge. Deck beim Scannen alle anderen Barcodes ab, damit der Scanner nur den gewünschten liest.

Wichtig: Die ersten beiden Barcodes setzen den Scanner auf die Werkseinstellungen zurück und löschen alle benutzerdefinierten Einstellungen dauerhaft. Die Software braucht diesen Werkszustand, damit der Scanner richtig funktioniert.

  1. Benutzerdefinierte Einstellungen entfernen: löscht alle eigenen Einstellungen.

    Barcode Benutzerdefinierte Einstellungen entfernen

  2. Werkseinstellungen aktivieren: stellt die Werkseinstellungen wieder her.

    Barcode Werkseinstellungen aktivieren

  3. CR-Suffix hinzufügen: hängt nach jedem Scan einen Zeilenumbruch (Enter) an.

    Barcode CR-Suffix hinzufügen

  4. USB-Seriell-Emulation: schaltet den Scanner in den seriellen Modus, damit er als COM-Port erscheint.

    Barcode USB-Seriell-Emulation

COM-Port in Windows prüfen

Zieh den Scanner ab und steck ihn wieder ein, damit die USB-Seriell-Einstellung aktiv wird. Öffne dann den Windows-Geräte-Manager. Unter Anschlüsse (COM & LPT) erscheint der Scanner jetzt als Honeywell Scanning Solution mit einer COM-Port-Nummer, zum Beispiel COM3. Diese Nummer brauchst du im nächsten Schritt.

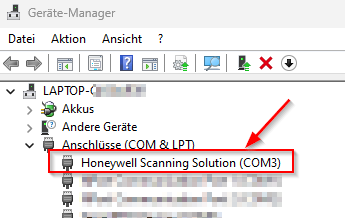

Windows-Geräte-Manager mit dem Scanner unter Anschlüsse (COM & LPT)

VID und PID findest du auch im Windows-Geräte-Manager: Öffne die Eigenschaften des Scanners, wechsle auf den Reiter Details und wähle Hardware-IDs. Ein Eintrag wie USB\VID_0C2E&PID_1014 bedeutet VID 0x0C2E und PID 0x1014.

Scanner in der Software anlegen

Lege den Scanner als Gerät in der Software an:

  1. Öffne Einstellungen / Zugangskontrolle / Device-Manager.
  2. Wähle den Device-Manager des Computers, an dem der Scanner hängt, und öffne im Drei-Punkte-Menü Gerät hinzufügen.
  3. Füll die folgenden Felder aus:
    • Gerätebezeichnung: ein Name, an dem du den Scanner erkennst, zum Beispiel Check-in Empfang.
    • Aufgabe: der Einsatzzweck, zum Beispiel Automatischer Check-In, Automatischer Check-in/Out oder Manueller Check-in/Out.
    • Gerätemodell: Honeywell Genesis 7680.
    • Anschlussart: USB (virtueller COM-Port).
    • VID und PID: 0x0C2E und 0x1014. Gib die Werte immer im Format 0x plus vier Zeichen ein.
    • Alternativ lässt du VID und PID leer und trägst nur den COM-Port aus dem Windows-Geräte-Manager ein.
  4. Speichere das Gerät.

Fehlerbehebung

  • Der Scanner erscheint als USB-Eingabegerät statt unter Anschlüsse (COM & LPT): Die USB-Seriell-Emulation ist nicht aktiv. Scanne den Barcode USB-Seriell-Emulation noch einmal, zieh den Scanner ab und steck ihn wieder ein.
  • Kein COM-Port im Windows-Geräte-Manager: Installiere den Treiber neu, auch wenn er schon installiert war.
  • Der Scanner liest die Barcodes aus diesem Artikel nicht: Scanne sie aus dem Benutzerhandbuch des {DEV} (PDF, Englisch).
  • Der Scanner liest gar keine Barcodes von einem Bildschirm: Eine frühere Konfiguration kann das Lesen von Bildschirmen sperren. Druck die Barcodes aus und scanne den Ausdruck.

Hinweis: Dieser Artikel wurde mit Unterstützung von künstlicher Intelligenz erstellt und redaktionell geprüft.
