Barcodescanner Newland FR-40 / FR-4080 einrichten

  • Aktualisiert

In diesem Artikel lernst du, wie du den Barcodescanner Newland FR-40 / FR-4080 anschließt und im Device-Manager der Software anlegst.

Inhalt

Schnellanleitung

  1. Schließe den Scanner an den PC an, auf dem dein Device-Manager läuft.
  2. Scanne die Setup-Barcodes in der angegebenen Reihenfolge.
  3. Öffne Einstellungen / Zugangskontrolle / Device-Manager.
  4. Öffne das Drei-Punkte-Menü (⋮) des Device-Managers und wähle Gerät hinzufügen.
  5. Wähle als Gerätemodell Newland FR-40, wähle Aufgabe und als Anschlussart USB (virtueller COM-Port), konfiguriere den Anschluss und klicke auf Erstellen.
  6. Teste den Scanner mit einem Barcode.

Voraussetzungen

Findest du einen Bereich nicht in der Seitenleiste links, klick dort auf den letzten Eintrag Mehr. Über Navigation anpassen legst du fest, welche Bereiche direkt in der Seitenleiste stehen.

  • Berechtigung: Device-Manager konfigurieren mit der Zugriffsstufe Erstellen.
  • Für dein Studio ist ein Device-Manager eingerichtet, und der Scanner hängt an dem PC, auf dem er läuft.

Gerätebeschreibung

Der Newland FR-40 / FR-4080 ist ein 1D/2D-Barcodescanner, der per USB- oder RS-232-Kabel angeschlossen wird. In der Software wählst du ihn als Gerätemodell Newland FR-40 aus. Diese Bezeichnung gilt für beide Modellnamen.

Unterstützte Anschlüsse und Aufgaben

Die Software liest den Scanner über eine dieser Anschlussarten aus:

  • USB (virtueller COM-Port): Der Scanner hängt per USB am PC und arbeitet als virtueller COM-Port. Die Setup-Barcodes in diesem Artikel richten diese Variante ein.
  • COM: klassischer serieller COM-Port (RS-232). Nutze ihn nur, wenn der Scanner über ein serielles Kabel angeschlossen ist. Die Setup-Barcodes in diesem Artikel decken diese Variante nicht ab.

Du kannst den Scanner für diese Aufgaben einsetzen:

  • Automatischer Check-In, Automatischer Check-out und Automatischer Check-in/Out
  • Kurs-Check-in (Mitglied als anwesend markieren) und Mitglied als anwesend markieren/Buchen des Kurses
  • Zeiterfassung starten, Zeiterfassung stoppen und Zeiterfassung starten/stoppen
  • Touchpoint Selfservice

Scanner vorbereiten

  1. Pack den Scanner aus und prüfe, ob alle Teile vorhanden sind.
  2. Schließe den Scanner an den PC an, auf dem dein Device-Manager läuft.
  3. Scanne die Setup-Barcodes unten in der angegebenen Reihenfolge. Sie richten den Scanner für die Anschlussart USB (virtueller COM-Port) ein.

Achtung: Achte darauf, dass nur der Barcode sichtbar ist, den du scannen willst. Decke alle anderen Barcodes ab, um Fehlscans zu vermeiden.

1. Enter Setup

Immer zuerst scannen. Startet den Setup-Modus.

Barcode Enter Setup

2. Restore All Factory Defaults

Setzt den Scanner auf die Werkseinstellungen zurück, einschließlich als Abschlusszeichen.

Barcode Restore All Factory Defaults

3. Enable AIM ID Prefix

Stellt jedem gescannten Code das AIM-ID-Präfix voran.

Barcode Enable AIM ID Prefix

4. USB CDC

Aktiviert den Modus virtueller COM-Port.

Barcode USB CDC

5. Exit Setup

Immer zuletzt scannen. Übernimmt die Einstellungen und beendet den Setup-Modus.

Barcode Exit Setup

Scanner in der Software anlegen

  1. Öffne Einstellungen / Zugangskontrolle / Device-Manager.
  2. Öffne das Drei-Punkte-Menü (⋮) des Device-Managers, an dem der Scanner hängt, und wähle Gerät hinzufügen. Der Dialog Neues Gerät öffnet sich.
  3. Gib eine Gerätebezeichnung ein, zum Beispiel den Ort, an dem der Scanner steht.
  4. Wähle unter Gerätemodell den Eintrag Newland FR-40. Wenn du „Newland" eintippst, wird die Liste gefiltert.

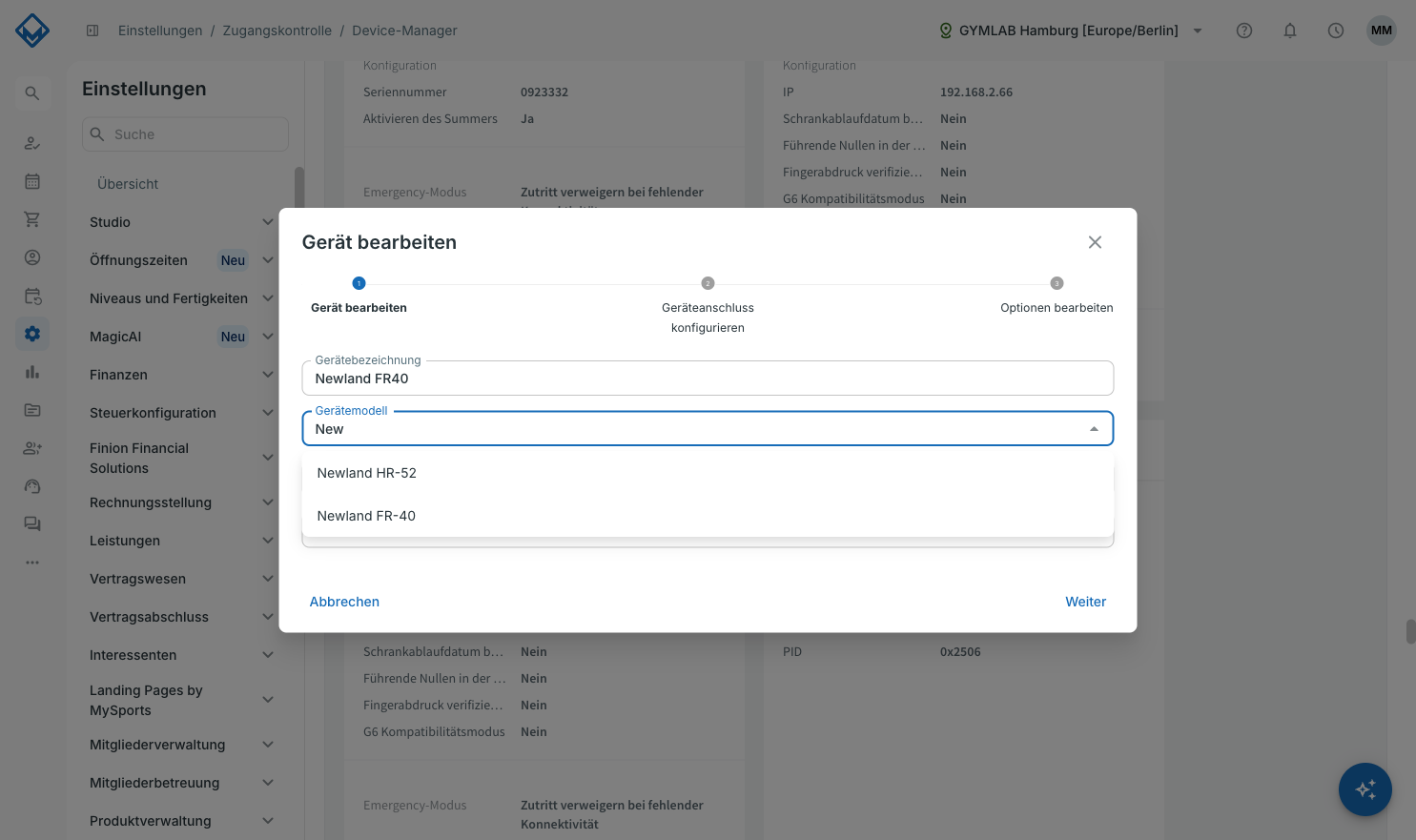

    Liste Gerätemodell, nach Newland gefiltert, mit dem Eintrag Newland FR-40

  5. Wähle die Aufgabe, die der Scanner übernehmen soll.
  6. Wähle unter Anschlussart den Eintrag USB (virtueller COM-Port). Das ist die Option, die zum Setup-Barcode USB CDC passt. Wähle COM nur bei einer seriellen Verbindung.
  7. Im Schritt Geräteanschluss konfigurieren ist das Feld Anschlussart auf USB voreingestellt: Gib VID und PID des Scanners ein.
    • Für den Scanner im Modus USB CDC (die Setup-Barcodes oben) nennt das Handbuch des Herstellers VID 0x1EAB und PID 0x2506.
    • Du kannst die Werte auch selbst ermitteln: Öffne unter Windows den Geräte-Manager, suche den Scanner (zum Beispiel unter Anschlüsse (COM & LPT)), öffne seine Eigenschaften, wechsle zum Reiter Details und wähle Hardware-IDs. Ein Eintrag wie USB\VID_1EAB&PID_2506 bedeutet VID 0x1EAB und PID 0x2506 (Format: 0x plus die vier Zeichen nach VID_ / PID_).
    Alternativ wählst du dort COM und gibst den COM-Port des Scanners ein.
  8. Geh die weiteren Schritte durch, etwa Optionen bearbeiten, und klicke auf Erstellen.

Teste den Scanner danach: Scanne einen Barcode für die gewählte Aufgabe, zum Beispiel den Check-in-Code eines Mitglieds, und prüfe, ob die Software ihn verarbeitet.

Tipps zur Fehlervermeidung

  • Fehlt Newland FR-40 in der Liste Gerätemodell, wird die Device-Manager-Seite vermutlich im klassischen Design angezeigt. Klicke auf der Seite auf Zum neuen Design und lege das Gerät erneut an.
  • Wird der Scanner nicht erkannt, prüfe das Kabel, den COM-Port in der Gerätekonfiguration und ob der Device-Manager auf dem PC läuft. Starte den PC bei Bedarf neu.
  • Scanne nur die Konfigurationsbarcodes, die du brauchst, damit du nicht versehentlich andere Scannereinstellungen änderst.
  • Wenn der Scanner unter Windows nicht unter Anschlüsse (COM & LPT) im Geräte-Manager erscheint, installiere den USB-CDC-Treiber des Herstellers (verfügbar auf der Newland-Website) und schließe den Scanner erneut an.

Hinweis: Dieser Artikel wurde mit Unterstützung von künstlicher Intelligenz erstellt und redaktionell geprüft.
