In diesem Artikel lernst du, wie du den Roger PRT66MF oder PRT64MF Reader mit dem Hersteller-Tool RARC konfigurierst und für die Anbindung an die Software vorbereitest.
Inhalt
- Geräteübersicht
- Akzeptierte Identifikation
- Hardware-Merkmale
- Anschluss und Verkabelung
- Reader mit dem RARC-Tool konfigurieren
- Verbindungstyp für die Software
- Reader in der Software anlegen
Fast lane
- Reader an den Rechner anschließen (RS232 direkt oder über USB-zu-RS232-Adapter).
- RARC-Tool öffnen und unter Options > Reader type das passende Modell wählen.
- Unter Options > Port den COM-Port setzen, dann Connection > Connect.
- Operating mode auf [040]: Online mode, RS232, EPSO protocol stellen.
- Unter EPSO protocol options den Card/PIN buffer timeout auf 1s setzen.
- Adresse merken, anschließend Upload to reader klicken.
- Reader in der Software mit Adresse und Verbindungstyp eintragen.
Geräteübersicht

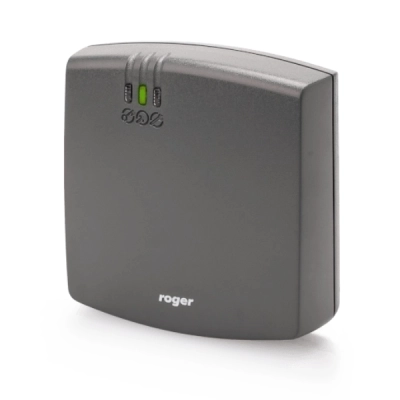

Die PRTxxMF-Reader sind für den Einsatz in der Zutrittskontrolle vorgesehen. Sie identifizieren Mitglieder über MIFARE-Karten und – je nach Modell – über PIN-Eingabe. Im Online-Modus arbeiten sie als Slave und übergeben gelesene Karten- und PIN-Daten an die übergeordnete Zutritts-Steuerung. Beide Modelle sind für Innen- und Außeneinsatz freigegeben.
Verfügbare Modelle:
- PRT66MF: Reader ohne PIN-Pad, für die reine Kartenidentifikation.
- PRT64MF: Reader mit PIN-Pad, unterstützt zusätzlich PIN-Eingabe.
Beide Modelle können MIFARE-Karten lesen und auch beschreiben, etwa um SSN- und MSN-Kartennummern zu programmieren.
Akzeptierte Identifikation
| Modell | Karten und Tokens | QR-/Bar-Code | Sonstiges |
|---|---|---|---|
| PRT66MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | nein | kein PIN-Pad |
| PRT64MF | MIFARE Classic (1K/4K), ISO/IEC 14443A | nein | PIN-Eingabe über Pad |
Hardware-Merkmale
| Funktion | Beschreibung | Unterstützt |
|---|---|---|
| Locker-Segmente lesen und schreiben | Liest und schreibt Locker-Segmente auf MIFARE-Karten. | ja |
| Relais-Ausgang | Zwei Transistor-Ausgänge zur Ansteuerung von Tür oder Drehkreuz. | ja |
| Remote-Steuerung des Relais | Relais kann aus der Ferne ausgelöst werden, etwa für einen Tür-öffnen-Befehl. | ja |
| Buzzer | Akustisches Feedback. | ja |
| Signal-LED | Optisches Feedback. | ja |
| Zwei Eingänge NO/NC | Normally Open: Stromkreis im Ruhezustand offen, Signal schließt ihn. Normally Closed: Stromkreis im Ruhezustand geschlossen, Signal öffnet ihn. | ja |
| PoE (Power over Ethernet) | Stromversorgung über das Ethernet-Kabel. | nein |

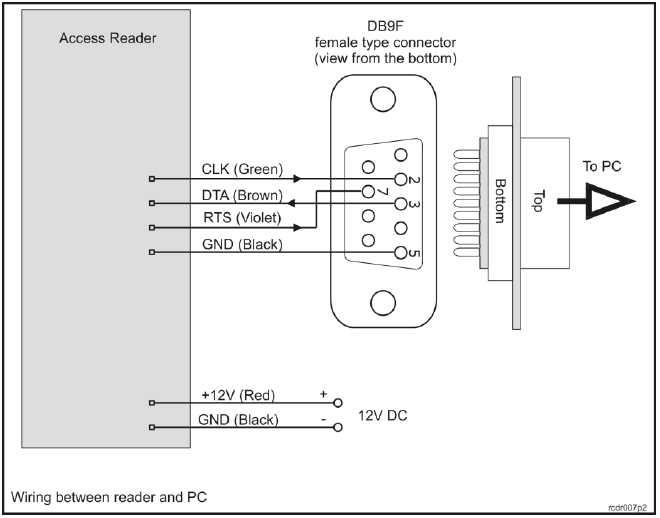

Anschluss und Verkabelung
Der Reader wird über zwei Schnittstellen angebunden:
- RS232 (Standard, beim PRT66MF verwendet)

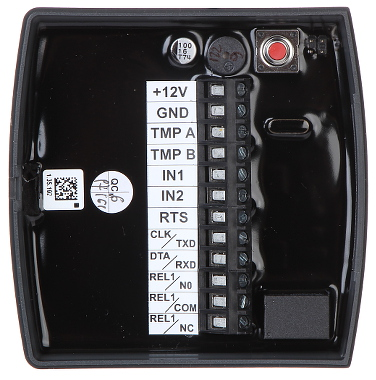

- Terminal-Block (für Spannungsversorgung und Relais-/Eingangs-Verdrahtung)

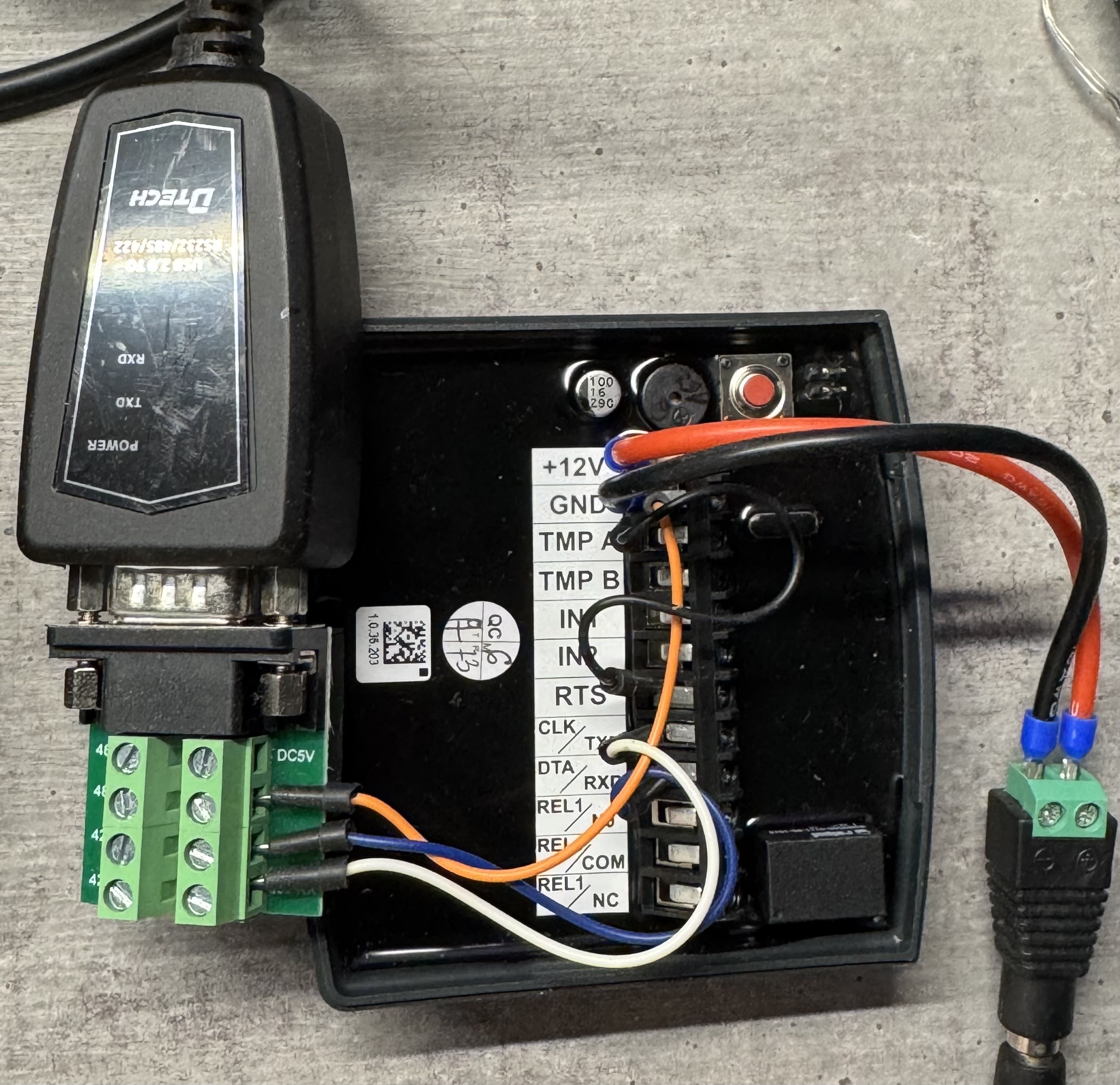

Wenn dein Rechner keinen physischen COM-Port hat, schließe den Reader über einen USB-zu-RS232-Adapter an. In den meisten Fällen sind Treiber für einen CP210x USB to UART Bridge bereits über den Geräte-Manager installiert.
Reader mit dem RARC-Tool konfigurieren
Mit dem Roger-Tool RARC stellst du Betriebsmodus, Adresse und Lese-Verhalten des Readers ein. Wenn das Tool noch nicht installiert ist, kannst du es beim Hersteller herunterladen.
-
Reader anschließen und RARC öffnen. Unter Options > Reader type den Reader-Typ wählen.
-

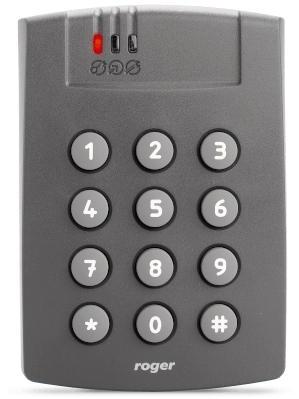

Unter Options > Port den COM-Port auswählen und mit OK bestätigen.
-
Über Connection > Connect… die Verbindung zum Reader aufbauen.

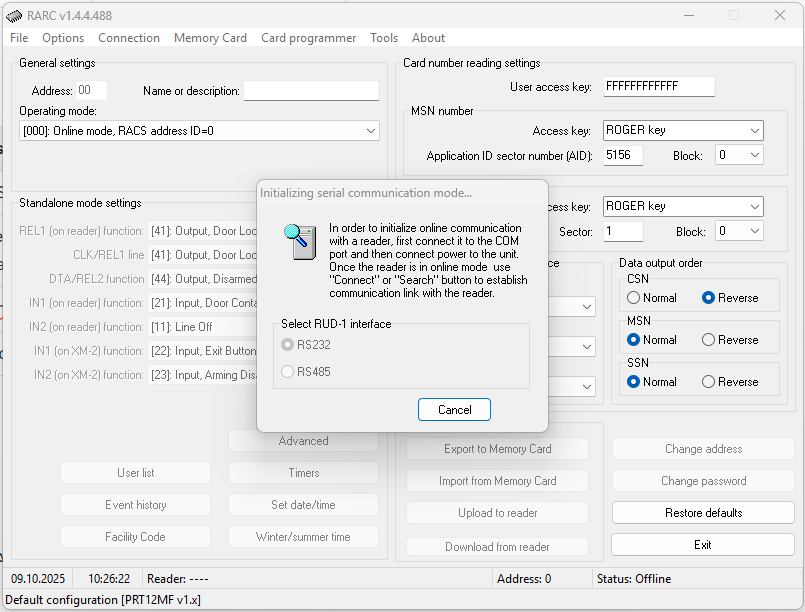

Wenn keine Verbindung zustande kommt, trenne die Stromversorgung des Readers und schließe sie wieder an, während im RARC-Tool das Fenster Initializing serial communication mode... angezeigt wird.
-
Falls eine Login-Maske erscheint, lasse die Felder leer und klicke Login. Ein Passwort ist nicht erforderlich.
-
Stelle die folgenden Werte ein:

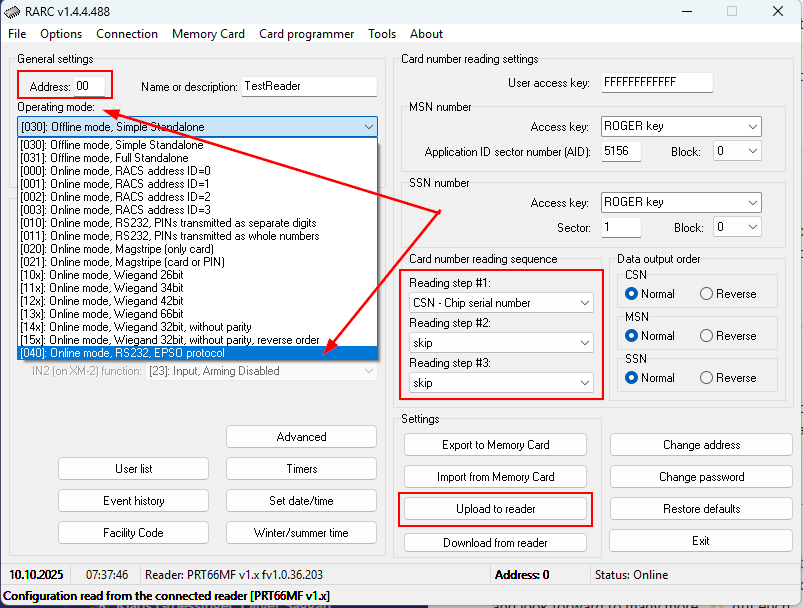

- Operating mode: [040]: Online mode, RS232, EPSO protocol
- Address: notiere den angezeigten Wert. Du brauchst ihn später für die Software-Konfiguration.
- Card number reading sequence: prüfen und bei Bedarf anpassen.
-

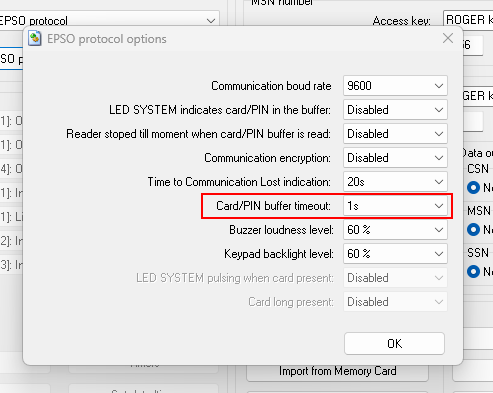

Klicke auf EPSO protocol options und ändere den Card/PIN buffer timeout von Unlimited auf 1s. Bestätige mit OK.
-
Wenn du die Adresse des Readers ändern möchtest, klicke auf Change address und vergib eine neue Adresse.
Hinweis: Die Adresse ist nur bei Readern relevant, die per RS485-Bus angeschlossen werden. Notiere sie dir trotzdem für die Software-Konfiguration.
-

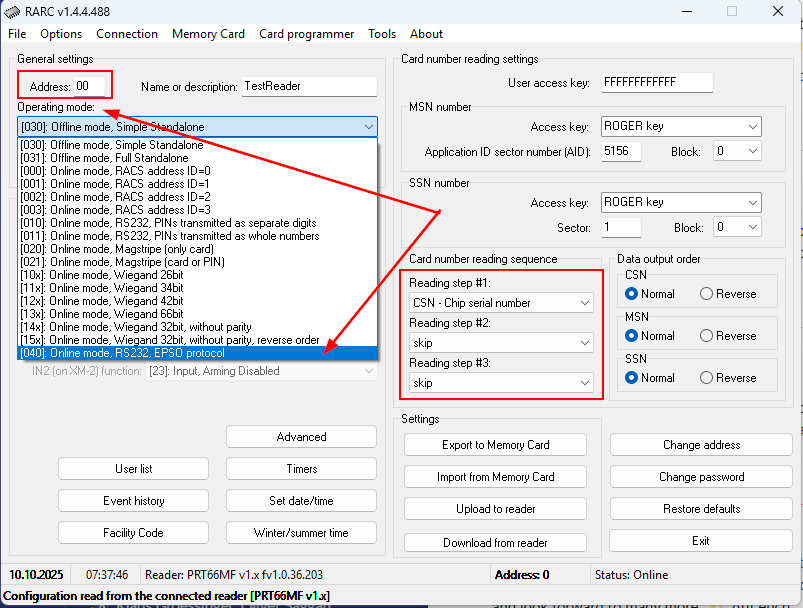

Klicke auf Upload to reader, um die Einstellungen dauerhaft auf dem Reader zu speichern.
Verbindungstyp für die Software
Für die Anbindung an die Software wählst du je nach Verkabelung einen der folgenden Verbindungstypen aus. Die jeweils benötigten Felder trägst du anschließend im Reader-Konfigurationsbereich der Software ein.
| Verbindungstyp | Beschreibung | Felder |
|---|---|---|
| USB (virtueller COM-Port) | Virtueller COM-Port über USB. | COM-Port, PID, VID |
| COM-Port | Physischer oder virtueller COM-Port. | COM-Port |

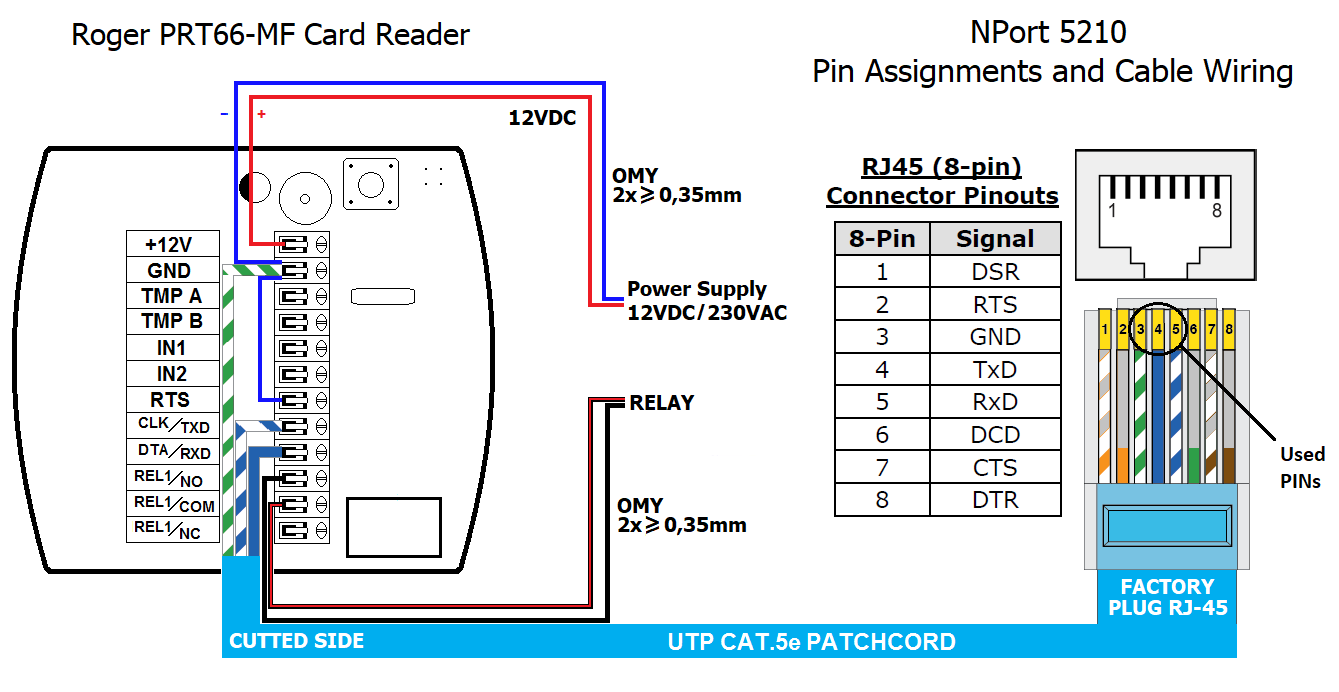

| LAN (virtueller COM-Port über Netzwerk-Adapter) | Virtueller COM-Port über TCP-Websockets. | IP, Port |
Folgende Reader-Einstellungen können in der Software hinterlegt werden:
- Adresse: BUS-Adresse des Readers (siehe RARC-Konfiguration).
- Buzzer (ShouldBeep): akustisches Feedback aktivieren oder deaktivieren.
- Relais-Zeit: Anzugzeit des Relais in Millisekunden.
Reader in der Software anlegen
So legst du den Reader in der Software als Gerät an:
- Öffne Einstellungen > Zugangskontrolle > Device Manager.
- Wähle den Device Manager aus, an dem der Reader betrieben wird, und öffne über das Drei-Punkte-Menü die Option Gerät hinzufügen.
- Fülle die folgenden Felder aus:
- Gerätemodell: PRT66MF oder PRT64MF, je nach verbautem Reader.
- Aufgabe: passender Use-Case (z. B. Check-in).
- Verbindungstyp: passend zur Verkabelung (USB (virtueller COM-Port), COM-Port oder LAN (virtueller COM-Port über Netzwerk-Adapter)).
- Konfiguration: die zum Verbindungstyp gehörenden Felder, also COM-Port bzw. PID/VID oder IP/Port.
- Trage zusätzlich die Reader-Einstellungen ein: Adresse (siehe RARC-Konfiguration), Buzzer (ShouldBeep) und Relais-Zeit.
- Speichere das Gerät.
