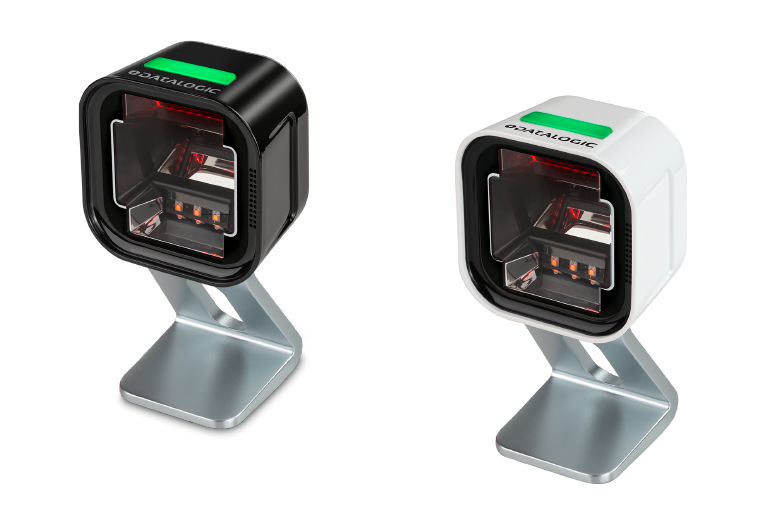

Questo articolo spiega come configurare lo scanner Magellan™ 1500i, uno scanner di codici a barre 1D e 2D progettato per leggere codici a barre sia su carta sia su schermi digitali. È particolarmente adatto ai piccoli banchi cassa. Scoprirai come collegare il dispositivo al tuo sistema, configurarlo in modalità USB-COM, disattivare la Handheld Mode e attivare il Good Read Beep.
Argomenti trattati:
- Informazioni generali
- Configurazione per tipo di connessione
- Collegare il dispositivo e verificare la connessione
- Configurare l’interfaccia USB-COM
- Disattivare la Handheld Mode
- Attivare il Good Read Beep
Guida rapida
- Collega lo scanner Magellan 1500i.
- Verifica la connessione in Gestione dispositivi di Windows alla voce Porte (COM e LPT).
- Se è presente: la configurazione è completata.
- Se non è presente: controlla il driver dell’adattatore oppure configura la modalità USB-COM.
- Configura la modalità USB-COM scansionando i codici a barre necessari.
- Disattiva la Handheld Mode (se necessario).
- Attiva il Good Read Beep (se non senti alcun suono).
Informazioni generali
- Standard IP52: uso in interni
- Buzzer: feedback acustico
- LED di segnalazione: feedback ottico
Connettore
- USB: driver DLS USB-COM (da scaricare dal sito web di Datalogic)
- COM: Magellan 1500i + Eminent EM1016 R2 adattatore da COM a USB (driver necessario)
Configurazione per tipo di connessione
| Tipo di connessione | Descrizione | Campi di configurazione |
| USB (porta COM virtuale) | Porta COM virtuale tramite USB |
|
| COM-Port | Qualsiasi tipo di porta COM (fisica e virtuale) | COM-Port |
Collegare il dispositivo e verificare la connessione
- Collega il Magellan 1500i al tuo PC tramite USB.

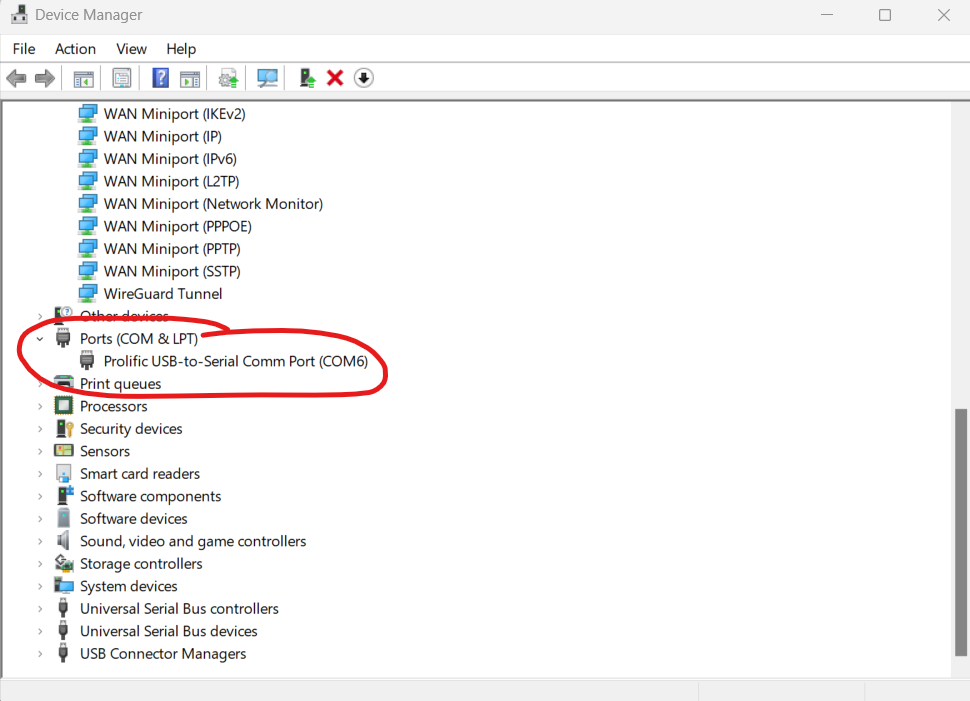

- Apri Gestione dispositivi di Windows e controlla alla voce Porte (COM e LPT).
Se lo scanner è presente, la configurazione è completata. Verifica che funzioni scansionando un codice a barre.
Se lo scanner non è presente
- Se usi un adattatore da COM a USB, verifica che il relativo driver sia installato.
- Imposta lo scanner in modalità USB-COM (vedi il passaggio successivo).
Importante: Quando scansioni i codici a barre di configurazione, copri tutti gli altri codici a barre visibili per evitare configurazioni errate.
Configurare l’interfaccia USB-COM
Avviare la procedura
Scansiona il codice a barre START / END:
Configurare il tipo di interfaccia
Scansiona il seguente codice a barre per impostare la modalità USB-COM:
Terminare la procedura
Scansiona di nuovo il codice a barre START / END:
Disattivare la Handheld Mode
La Handheld Mode richiede la pressione di un pulsante per scansionare. Se vuoi che lo scanner scansioni automaticamente quando gli viene presentato un codice a barre, segui questi passaggi:
Avviare la procedura
Scansiona il codice a barre START / END:
Disattivare la Handheld Mode
Scansiona il codice a barre qui sotto per disattivarla:
Terminare la procedura
Scansiona di nuovo il codice a barre START / END:
Attivare il Good Read Beep
Se lo scanner non emette un segnale acustico quando scansiona un codice a barre, segui questi passaggi per attivare il Good Read Beep.
Avviare la procedura
Scansiona il codice a barre START / END:
Attivare il Good Read Beep
Scansiona questo codice a barre per attivare il segnale acustico:
Terminare la procedura
Scansiona di nuovo il codice a barre START / END:
Verifica finale
Lo scanner Magellan 1500i è ora completamente configurato. Scansiona un codice a barre per verificarne il funzionamento. Se i problemi persistono, ripeti i passaggi di configurazione e assicurati di aver scansionato i codici a barre corretti.
Per informazioni più dettagliate, consulta il manuale allegato.
