Configurazione dello scanner di codici a barre Newland FR-40 / FR-4080

In questo articolo imparerai a collegare lo scanner di codici a barre Newland FR-40 / FR-4080 e ad aggiungerlo alla gestione dei dispositivi del software.

Contenuti

• Guida rapida
• Prerequisiti
• Descrizione del dispositivo
• Connessioni e incarichi supportati
• Preparare lo scanner
• Aggiungere lo scanner nel software
• Consigli per evitare errori

Guida rapida

1. Collega lo scanner al PC su cui è in esecuzione la tua gestione dei dispositivi.
2. Scansiona i codici a barre di configurazione nell'ordine indicato.
3. Apri Impostazioni / Controllo accessi / Gestione dei dispositivi.
4. Apri il menu a tre puntini (⋮) della gestione dei dispositivi e seleziona Aggiungere dispositivo.
5. Seleziona Newland FR-40 come Modello dispositivo, scegli Incarico e USB (porta COM virtuale) come Tipo di connessione, configura la connessione e clicca su Creare.
6. Prova lo scanner con un codice a barre.

Prerequisiti

Se non trovi un’area nella barra laterale a sinistra, clicca lì sull’ultima voce, Più. Usa Personalizza la navigazione per scegliere quali aree compaiono direttamente nella barra laterale.

• Autorizzazione: Gestore di dispositivi con il livello di accesso Creare.
• Per la tua palestra è configurata una gestione dei dispositivi e lo scanner è collegato al PC su cui è in esecuzione.

Descrizione del dispositivo

Il Newland FR-40 / FR-4080 è uno scanner di codici a barre 1D/2D che si collega con un cavo USB o RS-232. Nel software lo selezioni come modello di dispositivo Newland FR-40. Questo nome vale per entrambe le denominazioni del modello.

Connessioni e incarichi supportati

Il software legge lo scanner tramite uno di questi tipi di connessione:

• USB (porta COM virtuale): lo scanner è collegato via USB e funziona come porta COM virtuale. I codici a barre di configurazione di questo articolo impostano questa variante.
• COM: porta COM seriale classica (RS-232). Usala solo se lo scanner è collegato con un cavo seriale. I codici a barre di configurazione di questo articolo non coprono questa variante.

Puoi usare lo scanner per questi incarichi:

• Check-in automatico, Check-out automatico e Check-in/check-out automatico
• Check-in del corso e Check-in/prenotazione del corso
• Avviare il monitoraggio del tempo, Fermare il monitoraggio del tempo e Avviare/Fermare il monitoraggio del tempo
• Touchpoint Self-Service

Preparare lo scanner

1. Disimballa lo scanner e controlla che ci siano tutti i componenti.
2. Collega lo scanner al PC su cui è in esecuzione la tua gestione dei dispositivi.
3. Scansiona i codici a barre di configurazione qui sotto nell'ordine indicato. Impostano lo scanner per il tipo di connessione USB (porta COM virtuale).

Attenzione: assicurati che sia visibile solo il codice a barre che vuoi scansionare. Copri tutti gli altri codici per evitare letture errate.

Aggiungere lo scanner nel software

1. Apri Impostazioni / Controllo accessi / Gestione dei dispositivi.
2. Apri il menu a tre puntini (⋮) della gestione dei dispositivi a cui è collegato lo scanner e seleziona Aggiungere dispositivo. Si apre la finestra Nuovo dispositivo.
3. Inserisci una Descrizione dispositivo, per esempio il luogo in cui si trova lo scanner.
4. In Modello dispositivo seleziona Newland FR-40. Se digiti "Newland", l'elenco viene filtrato.

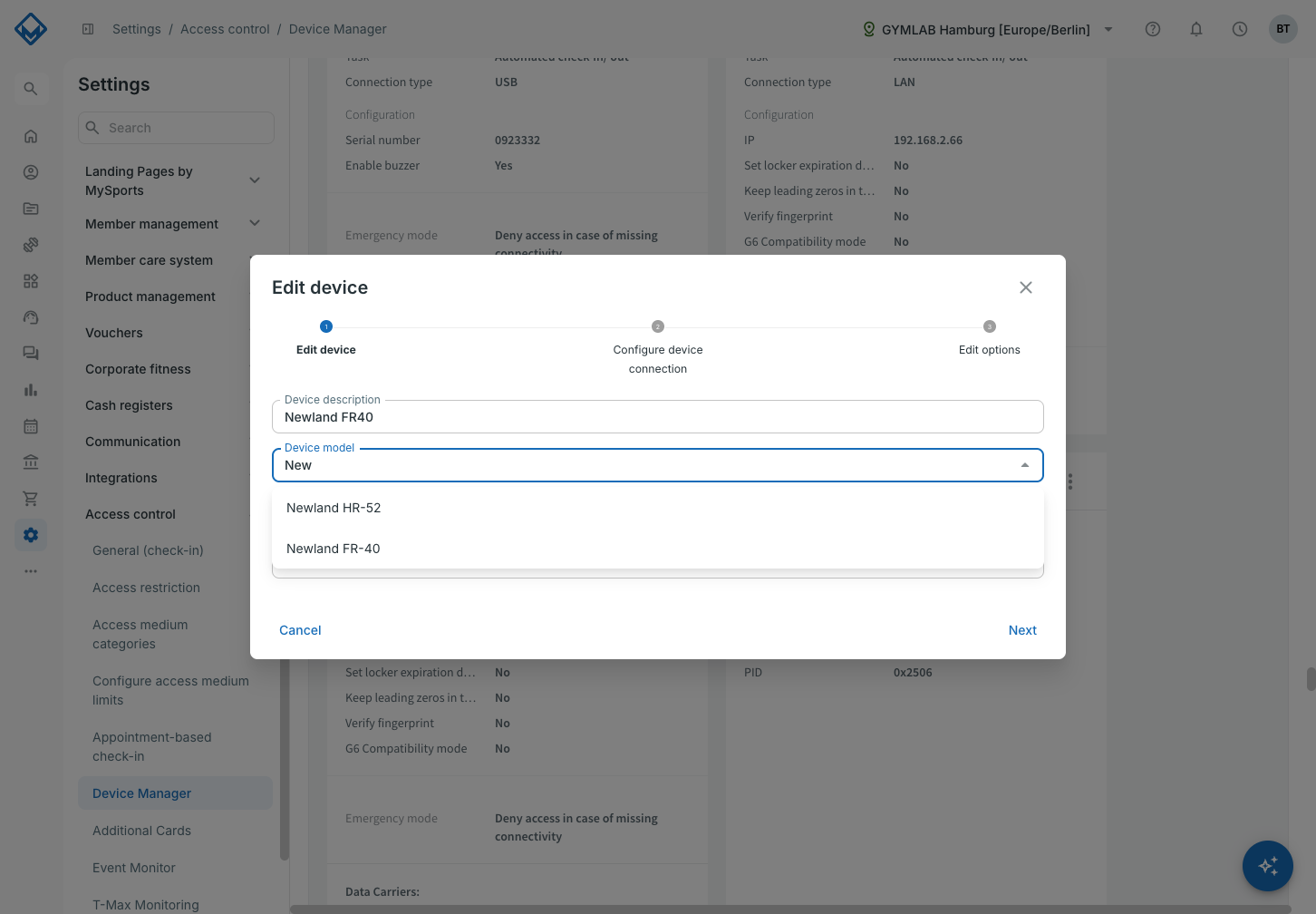

   L'immagine mostra l'interfaccia in inglese: l'elenco dei modelli di dispositivo filtrato su "Newland", con l'opzione Newland FR-40.

5. Seleziona l'Incarico che lo scanner deve svolgere.
6. In Tipo di connessione seleziona USB (porta COM virtuale). È l'opzione che corrisponde al codice a barre di configurazione USB CDC. Seleziona COM solo per una connessione seriale.
7. Nel passaggio Configurare il collegamento dell'apparecchio il campo Tipo di connessione è preimpostato su USB: inserisci VID e PID dello scanner.
   • Per lo scanner in modalità USB CDC (i codici a barre di configurazione sopra), il manuale del produttore indica VID 0x1EAB e PID 0x2506.
   • Puoi anche trovare tu stesso questi valori: su Windows apri Gestione dispositivi, individua lo scanner (per esempio sotto Porte (COM e LPT)), apri le sue proprietà, vai alla scheda Dettagli e seleziona ID hardware. Una voce come USB\VID_1EAB&PID_2506 indica VID 0x1EAB e PID 0x2506 (formato: 0x seguito dai quattro caratteri dopo VID_ / PID_).
   In alternativa seleziona lì COM e inserisci la COM-Port dello scanner.
8. Completa i passaggi successivi, come Modificare le opzioni, e clicca su Creare.

Poi prova lo scanner: scansiona un codice a barre per l'incarico scelto, per esempio il codice di check-in di un membro, e verifica che il software lo elabori.

Consigli per evitare errori

• Se Newland FR-40 non compare nell'elenco Modello dispositivo, la pagina della gestione dei dispositivi è probabilmente visualizzata con il vecchio design. Clicca su Passare al nuovo design nella pagina e aggiungi di nuovo il dispositivo.
• Se lo scanner non viene riconosciuto, controlla il cavo, la porta COM nella configurazione del dispositivo e che la gestione dei dispositivi sia in esecuzione sul PC. Riavvia il PC se necessario.
• Scansiona solo i codici a barre di configurazione che ti servono, per non modificare per errore altre impostazioni dello scanner.
• Se lo scanner non compare sotto Porte (COM e LPT) in Gestione dispositivi di Windows, installa il driver USB CDC del produttore (disponibile sul sito di Newland) e ricollegalo.
