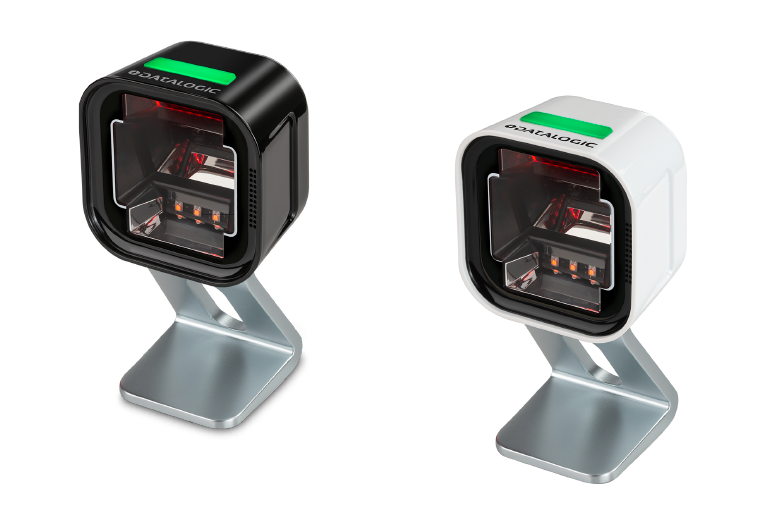

In dit artikel lees je hoe je de Magellan™ 1500i-scanner instelt, een 1D- en 2D-barcodescanner die barcodes zowel van papier als van digitale schermen leest. Hij is vooral geschikt voor kleine kassabalies. Je leert hoe je het apparaat met je systeem verbindt, het in de USB-COM-modus configureert, de Handheld Mode uitschakelt en de Good Read Beep inschakelt.
Onderwerpen:
- Algemene informatie
- Configuratie per verbindingstype
- Apparaat aansluiten en verbinding controleren
- USB-COM-interface instellen
- Handheld Mode uitschakelen
- Good Read Beep inschakelen
Snelgids
- Sluit de Magellan 1500i-scanner aan.
- Controleer de verbinding in Windows Apparaatbeheer onder Poorten (COM & LPT).
- Staat hij in de lijst: de installatie is voltooid.
- Staat hij niet in de lijst: controleer de driver van de adapter of configureer de USB-COM-modus.
- Stel de USB-COM-modus in door de benodigde barcodes te scannen.
- Schakel de Handheld Mode uit (indien nodig).
- Schakel de Good Read Beep in (als je geen geluid hoort).
Algemene informatie
- IP52-norm: gebruik binnenshuis
- Zoemer: akoestische feedback
- Signaal-led: optische feedback
Aansluiting
- USB: DLS USB-COM-driver (te downloaden van de website van Datalogic)
- COM: Magellan 1500i + Eminent EM1016 R2 COM-naar-USB-adapter (driver vereist)
Configuratie per verbindingstype
| Verbindingstype | Beschrijving | Configuratievelden |
| USB (virtuele COM-poort) | Virtuele COM-poort via USB |
|
| COM-poort | Elk type COM-poort (fysiek en virtueel) | COM-poort |
Apparaat aansluiten en verbinding controleren
- Sluit de Magellan 1500i aan op je pc via USB.

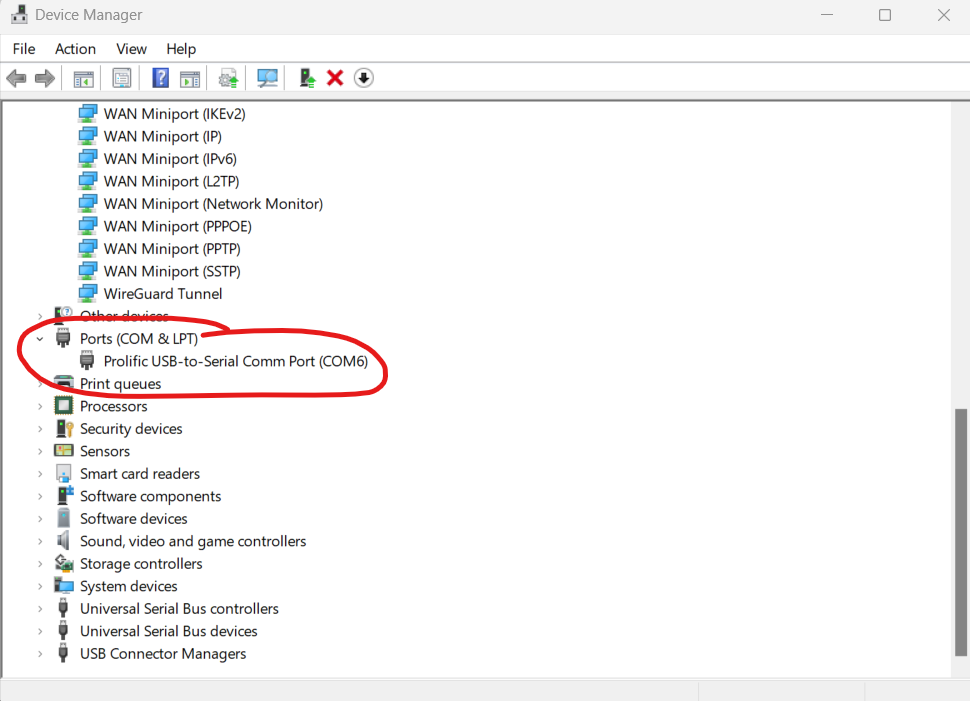

- Open Windows Apparaatbeheer en kijk onder Poorten (COM & LPT).
Als de scanner verschijnt, is de installatie voltooid. Test of hij werkt door een barcode te scannen.
Als de scanner niet verschijnt
- Als je een COM-naar-USB-adapter gebruikt, controleer dan of de driver ervan is geïnstalleerd.
- Zet de scanner in de USB-COM-modus (zie de volgende stap).
Belangrijk: Dek bij het scannen van installatiebarcodes alle andere zichtbare barcodes af om een verkeerde configuratie te voorkomen.
USB-COM-interface instellen
Proces starten
Scan de barcode START / END:
Interfacetype configureren
Scan de volgende barcode voor het instellen van de USB-COM-modus:
Proces beëindigen
Scan opnieuw de barcode START / END:
Handheld Mode uitschakelen
De Handheld Mode vereist dat je op een knop drukt om te scannen. Wil je dat de scanner automatisch scant zodra je er een barcode voor houdt, volg dan deze stappen:
Proces starten
Scan de barcode START / END:
Handheld Mode uitschakelen
Scan de onderstaande barcode om deze modus uit te schakelen:
Proces beëindigen
Scan opnieuw de barcode START / END:
Good Read Beep inschakelen
Als de scanner geen pieptoon geeft bij het scannen van een barcode, volg dan deze stappen voor het inschakelen van de Good Read Beep.
Proces starten
Scan de barcode START / END:
Good Read Beep inschakelen
Scan deze barcode om de pieptoon in te schakelen:
Proces beëindigen
Scan opnieuw de barcode START / END:
Laatste controle
De Magellan 1500i-scanner is nu volledig geconfigureerd. Scan een barcode om de werking te controleren. Blijven er problemen, herhaal dan de installatiestappen en controleer of de juiste barcodes zijn gescand.
Meer informatie vind je in de bijgevoegde handleiding.
