Instellen van de Newland FR-40 / FR-4080 barcodescanner

  • Bijgewerkt

In dit artikel leer je hoe je de Newland FR-40 / FR-4080 barcodescanner aansluit en toevoegt aan de device manager in de software.

Inhoud

Snelgids

  1. Sluit de scanner aan op de pc waarop je device manager draait.
  2. Scan de setup-barcodes in de aangegeven volgorde.
  3. Open Instellingen / Toegangscontrole / Device manager.
  4. Open het menu met drie puntjes (⋮) van de device manager en kies Apparaat toevoegen.
  5. Kies Newland FR-40 als Apparaatmodel, kies de Taak en USB (virtuele COM-poort) als Type aansluiting, configureer de verbinding en klik op Aanmaken.
  6. Test de scanner met een barcode.

Voorwaarden

Vind je een gebied niet in de zijbalk links, klik daar op het laatste item, Meer. Gebruik Navigatie aanpassen om te kiezen welke gebieden direct in de zijbalk staan.

  • Bevoegdheid: Device manager met het toegangsniveau Aanmaken.
  • Voor je studio is een device manager ingericht en de scanner is aangesloten op de pc waarop die draait.

Apparaatbeschrijving

De Newland FR-40 / FR-4080 is een 1D/2D-barcodescanner die met een USB- of RS-232-kabel wordt aangesloten. In de software kies je hem als apparaatmodel Newland FR-40. Die naam geldt voor beide modelaanduidingen.

Ondersteunde aansluitingen en taken

De software leest de scanner uit via een van deze aansluitingstypes:

  • USB (virtuele COM-poort): de scanner is via USB aangesloten en werkt als virtuele COM-poort. De setup-barcodes in dit artikel stellen deze variant in.
  • COM: klassieke seriële COM-poort (RS-232). Gebruik deze alleen als de scanner met een seriële kabel is aangesloten. De setup-barcodes in dit artikel dekken deze variant niet.

Je kunt de scanner voor deze taken gebruiken:

  • Automatische check-in, Automatische check-out en Automatisch in- en uitchecken
  • Les check-in en Les check-in/boeking
  • Start Time-Tracking, Stop Time-Tracking en Start/Stop Tijd-Tracking
  • Touchpoint Zelfbediening

De scanner voorbereiden

  1. Pak de scanner uit en controleer of alle onderdelen aanwezig zijn.
  2. Sluit de scanner aan op de pc waarop je device manager draait.
  3. Scan de setup-barcodes hieronder in de aangegeven volgorde. Ze stellen de scanner in voor het aansluitingstype USB (virtuele COM-poort).

Waarschuwing: zorg dat alleen de barcode zichtbaar is die je wilt scannen. Dek alle andere barcodes af om foutieve scans te voorkomen.

1. Enter Setup

Altijd als eerste scannen. Start de setupmodus.

Barcode Enter Setup

2. Restore All Factory Defaults

Zet de scanner terug naar de fabrieksinstellingen, inclusief als afsluitteken.

Barcode Restore All Factory Defaults

3. Enable AIM ID Prefix

Voegt het AIM ID-voorvoegsel toe aan elke gescande code.

Barcode Enable AIM ID Prefix

4. USB CDC

Activeert de modus virtuele COM-poort.

Barcode USB CDC

5. Exit Setup

Altijd als laatste scannen. Past de instellingen toe en sluit de setupmodus af.

Barcode Exit Setup

De scanner in de software toevoegen

  1. Open Instellingen / Toegangscontrole / Device manager.
  2. Open het menu met drie puntjes (⋮) van de device manager waarop de scanner is aangesloten en kies Apparaat toevoegen. Het venster Nieuw apparaat opent.
  3. Vul een Apparaatomschrijving in, bijvoorbeeld de plek waar de scanner staat.
  4. Kies onder Apparaatmodel de optie Newland FR-40. Als je "Newland" typt, wordt de lijst gefilterd.

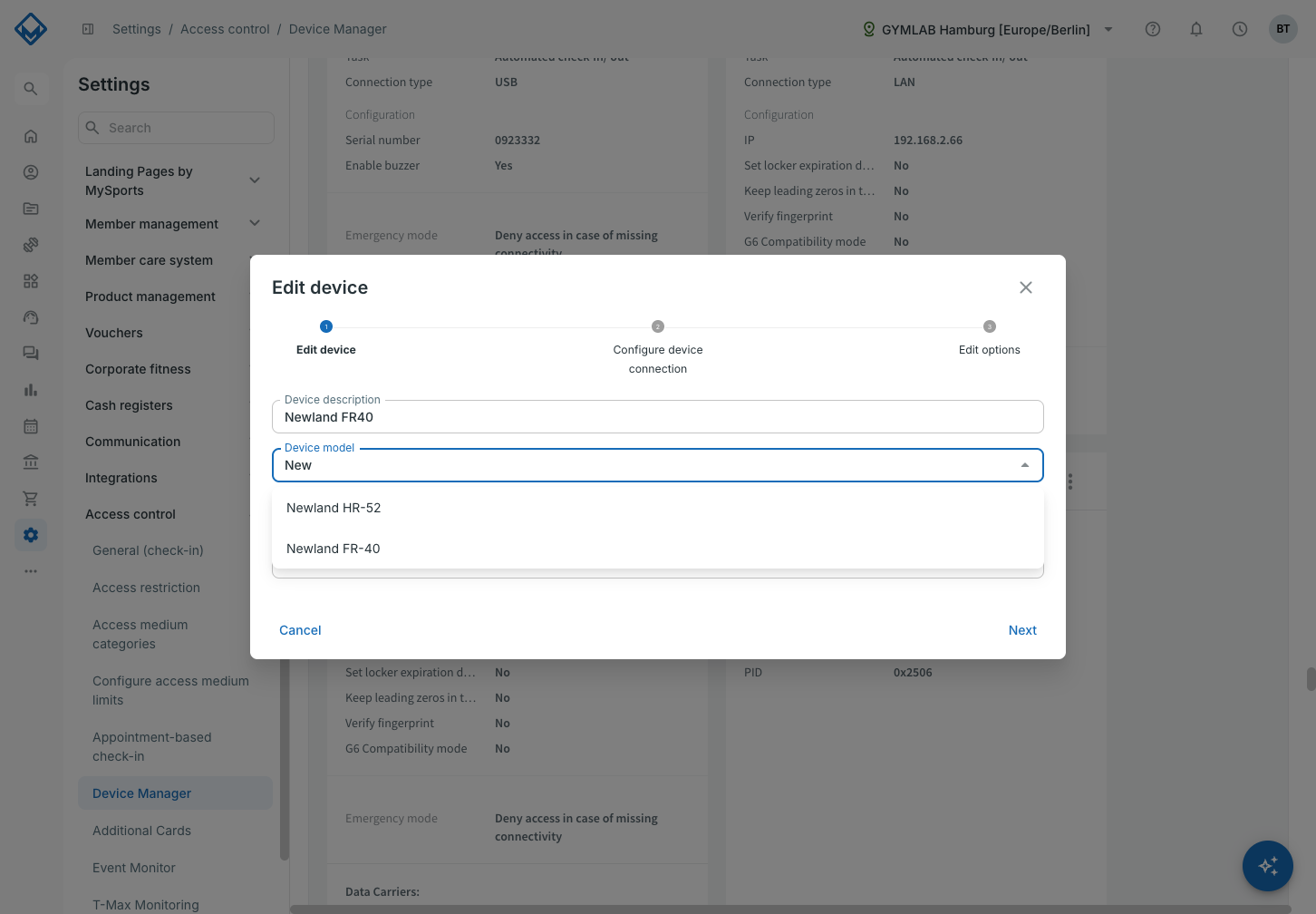

    Lijst Apparaatmodel gefilterd op Newland, met de optie Newland FR-40

    De afbeelding toont de Engelse interface: de lijst met apparaatmodellen gefilterd op "Newland", met de optie Newland FR-40.

  5. Kies de Taak die de scanner moet uitvoeren.
  6. Kies onder Type aansluiting de optie USB (virtuele COM-poort). Dat is de optie die past bij de setup-barcode USB CDC. Kies COM alleen bij een seriële verbinding.
  7. In de stap Apparaatverbinding configureren staat het veld Type aansluiting vooraf op USB: vul de VID en PID van de scanner in.
    • Voor de scanner in de USB CDC-modus (de setup-barcodes hierboven) noemt de handleiding van de fabrikant VID 0x1EAB en PID 0x2506.
    • Je kunt de waarden ook zelf opzoeken: open onder Windows Apparaatbeheer, zoek de scanner op (bijvoorbeeld onder Poorten (COM en LPT)), open de eigenschappen, ga naar het tabblad Details en kies Hardware-ID's. Een vermelding zoals USB\VID_1EAB&PID_2506 betekent VID 0x1EAB en PID 0x2506 (notatie: 0x plus de vier tekens na VID_ / PID_).
    Je kunt daar ook COM kiezen en de COM-poort van de scanner invullen.
  8. Doorloop de overige stappen, zoals Opties bewerken, en klik op Aanmaken.

Test daarna de scanner: scan een barcode voor de gekozen taak, bijvoorbeeld de check-incode van een lid, en controleer of de software die verwerkt.

Tips om fouten te voorkomen

  • Staat Newland FR-40 niet in de lijst Apparaatmodel, dan wordt de device manager-pagina waarschijnlijk in het oude ontwerp getoond. Klik op de pagina op Overschakelen naar het nieuwe ontwerp en voeg het apparaat opnieuw toe.
  • Wordt de scanner niet herkend, controleer dan de kabel, de COM-poort in de apparaatconfiguratie en of de device manager op de pc draait. Start de pc zo nodig opnieuw op.
  • Scan alleen de configuratiebarcodes die je nodig hebt, zodat je niet per ongeluk andere scannerinstellingen wijzigt.
  • Als de scanner niet onder Poorten (COM en LPT) in Apparaatbeheer van Windows verschijnt, installeer dan de USB CDC-driver van de fabrikant (beschikbaar op de website van Newland) en sluit de scanner opnieuw aan.
