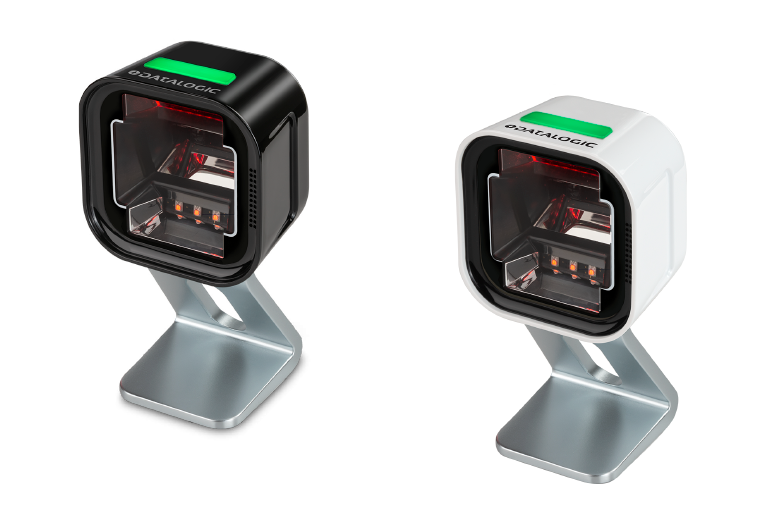

Cet article explique comment configurer le scanner Magellan™ 1500i, un scanner de codes-barres 1D et 2D conçu pour lire les codes-barres aussi bien sur papier que sur des écrans numériques. Il est particulièrement adapté aux petits comptoirs de caisse. Vous apprendrez à connecter l’appareil à votre système, à le configurer en mode USB-COM, à désactiver le Handheld Mode et à activer le Good Read Beep.
Thèmes abordés :
- Informations générales
- Configuration selon le type de connexion
- Brancher l’appareil et vérifier la connexion
- Configurer l’interface USB-COM
- Désactiver le Handheld Mode
- Activer le Good Read Beep
Guide rapide
- Branchez le scanner Magellan 1500i.
- Vérifiez la connexion dans le Gestionnaire de périphériques Windows sous Ports (COM et LPT).
- S’il apparaît : la configuration est terminée.
- S’il n’apparaît pas : vérifiez le pilote de l’adaptateur ou configurez le mode USB-COM.
- Configurez le mode USB-COM en scannant les codes-barres nécessaires.
- Désactivez le Handheld Mode (si nécessaire).
- Activez le Good Read Beep (si aucun son n’est émis).
Informations générales
- Norme IP52 : utilisation en intérieur
- Buzzer : retour sonore
- LED de signalisation : retour visuel
Connecteur
- USB : pilote DLS USB-COM (à télécharger sur le site web de Datalogic)
- COM : Magellan 1500i + Eminent EM1016 R2 adaptateur COM vers USB (pilote requis)
Configuration selon le type de connexion
| Type de connexion | Description | Champs de configuration |
| USB (port COM virtuel) | Port COM virtuel via USB |
|
| COM-Port | Tout type de port COM (physique et virtuel) | COM-Port |
Brancher l’appareil et vérifier la connexion
- Connectez le Magellan 1500i à votre PC via USB.

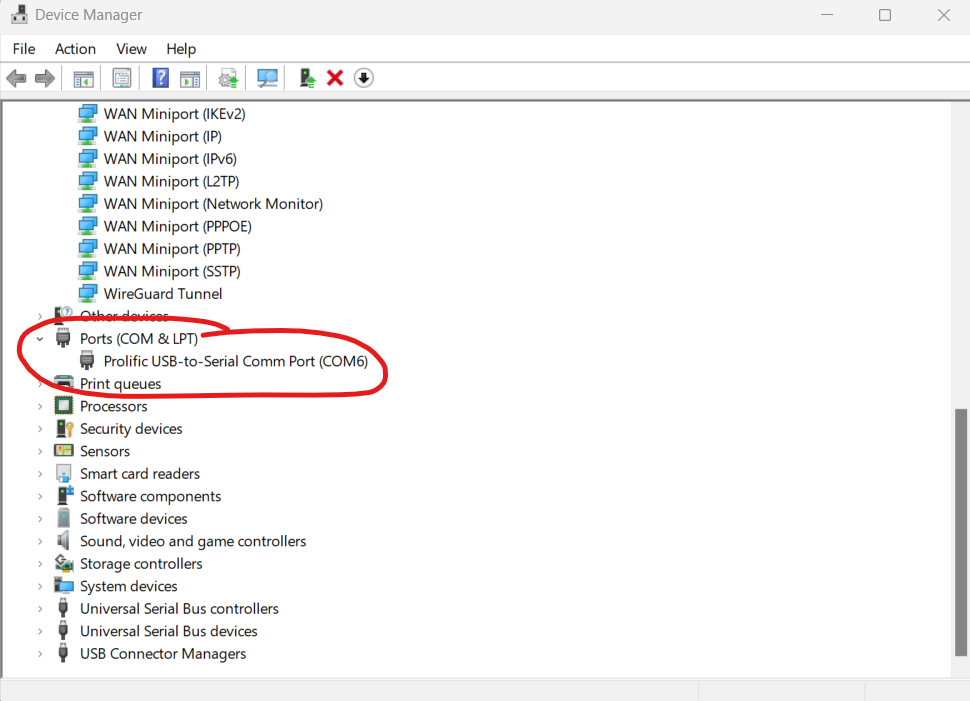

- Ouvrez le Gestionnaire de périphériques Windows et regardez sous Ports (COM et LPT).
Si le scanner apparaît, la configuration est terminée. Testez son fonctionnement en scannant un code-barres.
Si le scanner n’apparaît pas
- Si vous utilisez un adaptateur COM vers USB, vérifiez que son pilote est installé.
- Passez le scanner en mode USB-COM (voir l’étape suivante).
Important : Lors du scan des codes-barres de configuration, masquez tous les autres codes-barres visibles afin d’éviter une mauvaise configuration.
Configurer l’interface USB-COM
Démarrer le processus
Scannez le code-barres START / END :
Configurer le type d’interface
Scannez le code-barres suivant pour activer le mode USB-COM:
Terminer le processus
Scannez à nouveau le code-barres START / END :
Désactiver le Handheld Mode
Le Handheld Mode nécessite d’appuyer sur un bouton pour scanner. Si vous souhaitez que le scanner scanne automatiquement lorsqu’un code-barres lui est présenté, suivez ces étapes :
Démarrer le processus
Scannez le code-barres START / END :
Désactiver le Handheld Mode
Scannez le code-barres ci-dessous pour le désactiver :
Terminer le processus
Scannez à nouveau le code-barres START / END :
Activer le Good Read Beep
Si le scanner n’émet pas de bip lors du scan d’un code-barres, suivez ces étapes pour activer le Good Read Beep.
Démarrer le processus
Scannez le code-barres START / END :
Activer le Good Read Beep
Scannez ce code-barres pour activer le bip :
Terminer le processus
Scannez à nouveau le code-barres START / END :
Vérification finale
Le scanner Magellan 1500i est maintenant entièrement configuré. Scannez un code-barres pour vérifier son fonctionnement. Si des problèmes persistent, répétez les étapes de configuration et assurez-vous que les bons codes-barres ont été scannés.
Pour plus d’informations, consultez le manuel en pièce jointe.
