Configuration du scanner de codes-barres Honeywell Genesis XP 7680g

Dans cet article, vous apprendrez à préparer le scanner de codes-barres Honeywell Genesis XP 7680g et à l'ajouter au Gestionnaire de périphériques du logiciel.

Sommaire

• Présentation de l'appareil
• Installer le pilote
• Configurer le scanner
• Vérifier le port COM dans Windows
• Ajouter le scanner dans le logiciel
• Dépannage

Guide rapide

1. Vérifiez que le pilote Honeywell HSM USB Serial Driver est installé et branchez le scanner en USB.
2. Scannez les codes Supprimer les réglages personnalisés et Activer les réglages d'usine.
3. Scannez les codes Ajouter le suffixe CR et Émulation série USB.
4. Notez le port COM affiché dans le Gestionnaire de périphériques de Windows.
5. Ajoutez le scanner sous Paramètres / Contrôle d'accès / Gestionnaire de périphériques.

Présentation de l'appareil

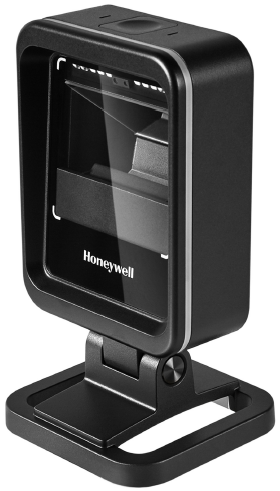

Le Honeywell Genesis XP 7680g est un scanner de présentation qui lit les codes QR et les codes-barres. Dans le logiciel, vous l'utilisez pour le check-in et le check-out. Le scanner se branche à l'ordinateur en USB et fonctionne comme un port COM virtuel.

Avant de brancher le scanner, placez le joint torique noir fourni sur l'extrémité du câble. Une fois le câble branché dans le scanner, le joint ne doit plus être visible. Le boîtier conserve ainsi sa protection IP52.

Installer le pilote

Le scanner a besoin du pilote Honeywell HSM USB Serial Driver. Le pilote est installé avec le Gestionnaire de périphériques, il se trouve donc généralement déjà sur l'ordinateur.

Si le scanner n'apparaît pas ensuite comme port COM, réinstallez le pilote : débranchez le scanner, exécutez setup.bat du paquet du pilote en tant qu'administrateur et rebranchez le scanner. Si vous n'avez pas le paquet du pilote, contactez le support.

Configurer le scanner

Scannez les codes suivants l'un après l'autre dans l'ordre indiqué. Pendant le scan, masquez tous les autres codes afin que le scanner ne lise que celui voulu.

Important : les deux premiers codes rétablissent les réglages d'usine du scanner et suppriment définitivement tous les réglages personnalisés. Le logiciel a besoin de cet état d'usine pour fonctionner avec le scanner.

1. Supprimer les réglages personnalisés : efface tous les réglages propres.



2. Activer les réglages d'usine : rétablit les réglages d'usine.



3. Ajouter le suffixe CR : ajoute un retour chariot (Entrée) après chaque scan.



4. Émulation série USB : passe le scanner en mode série pour qu'il apparaisse comme port COM.



Vérifier le port COM dans Windows

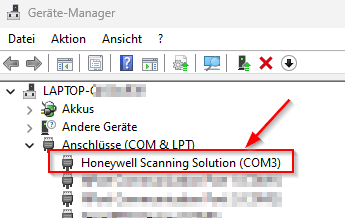

Débranchez le scanner puis rebranchez-le afin que le réglage série USB soit actif. Ouvrez ensuite le Gestionnaire de périphériques de Windows. Sous Ports (COM et LPT), le scanner apparaît désormais comme Honeywell Scanning Solution avec un numéro de port COM, par exemple COM3. Vous aurez besoin de ce numéro à l'étape suivante.

La capture d'écran montre un système Windows en allemand.

Vous trouvez aussi VID et PID dans le Gestionnaire de périphériques de Windows : ouvrez les propriétés du scanner, allez dans l'onglet Détails et sélectionnez ID du matériel. Une entrée comme USB\VID_0C2E&PID_1014 signifie VID 0x0C2E et PID 0x1014.

Ajouter le scanner dans le logiciel

Ajoutez le scanner comme appareil dans le logiciel :

1. Ouvrez Paramètres / Contrôle d'accès / Gestionnaire de périphériques.
2. Sélectionnez le Gestionnaire de périphériques de l'ordinateur auquel le scanner est branché et ouvrez Ajouter un appareil dans le menu à trois points.
3. Renseignez les champs suivants :
   • Désignation de l'appareil : un nom qui vous permet de reconnaître le scanner, par exemple Check-in accueil.
   • Tâche : l'utilisation prévue, par exemple Check-in automatique, Check-in/out automatiques ou Check-in manuel.
   • Modèle d'appareil : Honeywell Genesis 7680.
   • Type de connexion : USB (port COM virtuel).
   • VID et PID : 0x0C2E et 0x1014. Saisissez toujours les valeurs au format 0x suivi de quatre caractères.
   • Vous pouvez aussi laisser VID et PID vides et saisir uniquement le COM-Port indiqué dans le Gestionnaire de périphériques de Windows.
4. Enregistrez l'appareil.

Dépannage

• Le scanner apparaît comme Périphérique d'entrée USB au lieu de Ports (COM et LPT) : l'émulation série USB n'est pas active. Scannez à nouveau le code Émulation série USB, puis débranchez et rebranchez le scanner.
• Aucun port COM dans le Gestionnaire de périphériques de Windows : réinstallez le pilote, même s'il était déjà installé.
• Le scanner ne lit pas les codes de cet article : scannez-les depuis le guide d'utilisation du {DEV} (PDF, en anglais).
• Le scanner ne lit aucun code depuis un écran : une configuration antérieure peut bloquer la lecture sur écran. Imprimez les codes et scannez l'impression.

Remarque : Cet article a été créé à l'aide de l'intelligence artificielle et traduit automatiquement sans relecture. Nous vous prions de nous excuser pour d'éventuelles erreurs.
