Configuration du scanner de codes-barres Newland FR-40 / FR-4080

Dans cet article, vous apprendrez à raccorder le scanner de codes-barres Newland FR-40 / FR-4080 et à l'ajouter au gestionnaire de périphériques du logiciel.

Sommaire

• Guide rapide
• Conditions préalables
• Description de l'appareil
• Connexions et tâches prises en charge
• Préparer le scanner
• Ajouter le scanner dans le logiciel
• Conseils pour éviter les erreurs

Guide rapide

1. Raccordez le scanner au PC sur lequel fonctionne votre gestionnaire de périphériques.
2. Scannez les codes-barres de configuration dans l'ordre indiqué.
3. Ouvrez Paramètres / Contrôle d'accès / Gestionnaire de périphériques.
4. Ouvrez le menu à trois points (⋮) du gestionnaire de périphériques et sélectionnez Ajouter un appareil.
5. Sélectionnez Newland FR-40 comme Modèle d'appareil, choisissez la Tâche et USB (port COM virtuel) comme Type de connexion, configurez la connexion et cliquez sur Créer.
6. Testez le scanner avec un code-barres.

Conditions préalables

Si vous ne trouvez pas une rubrique dans la barre latérale à gauche, cliquez là sur la dernière entrée, Plus de. Utilisez Personnaliser la navigation pour choisir les rubriques qui apparaissent directement dans la barre latérale.

• Autorisation : Gestionnaire de périphériques avec le niveau d'accès Créer.
• Un gestionnaire de périphériques est configuré pour votre salle et le scanner est raccordé au PC sur lequel il fonctionne.

Description de l'appareil

Le Newland FR-40 / FR-4080 est un scanner de codes-barres 1D/2D qui se connecte avec un câble USB ou RS-232. Dans le logiciel, vous le sélectionnez comme modèle d'appareil Newland FR-40. Ce nom couvre les deux désignations du modèle.

Connexions et tâches prises en charge

Le logiciel lit le scanner via l'un de ces types de connexion :

• USB (port COM virtuel) : le scanner est raccordé en USB et fonctionne comme port COM virtuel. Les codes-barres de configuration de cet article configurent cette variante.
• COM : port COM série classique (RS-232). Utilisez-le uniquement si le scanner est raccordé par un câble série. Les codes-barres de configuration de cet article ne couvrent pas cette variante.

Vous pouvez utiliser le scanner pour les tâches suivantes :

• Check-in automatique, Check-out automatique et Check-in/out automatiques
• Check-in au cours et Check-in/réserver le cours
• Démarrer le pointage horaire, Arrêter le pointage horaire et Démarrer/Arrêter le pointage horaire
• Borne self-service tactile

Préparer le scanner

1. Déballez le scanner et vérifiez que toutes les pièces sont présentes.
2. Raccordez le scanner au PC sur lequel fonctionne votre gestionnaire de périphériques.
3. Scannez les codes-barres de configuration ci-dessous dans l'ordre indiqué. Ils configurent le scanner pour le type de connexion USB (port COM virtuel).

Attention : veillez à ce que seul le code-barres à scanner soit visible. Couvrez tous les autres codes-barres pour éviter les erreurs de lecture.

Ajouter le scanner dans le logiciel

1. Ouvrez Paramètres / Contrôle d'accès / Gestionnaire de périphériques.
2. Ouvrez le menu à trois points (⋮) du gestionnaire de périphériques auquel le scanner est raccordé et sélectionnez Ajouter un appareil. La boîte de dialogue Nouvel appareil s'ouvre.
3. Saisissez une Désignation de l'appareil, par exemple l'endroit où le scanner est utilisé.
4. Sous Modèle d'appareil, sélectionnez Newland FR-40. Si vous tapez « Newland », la liste est filtrée.

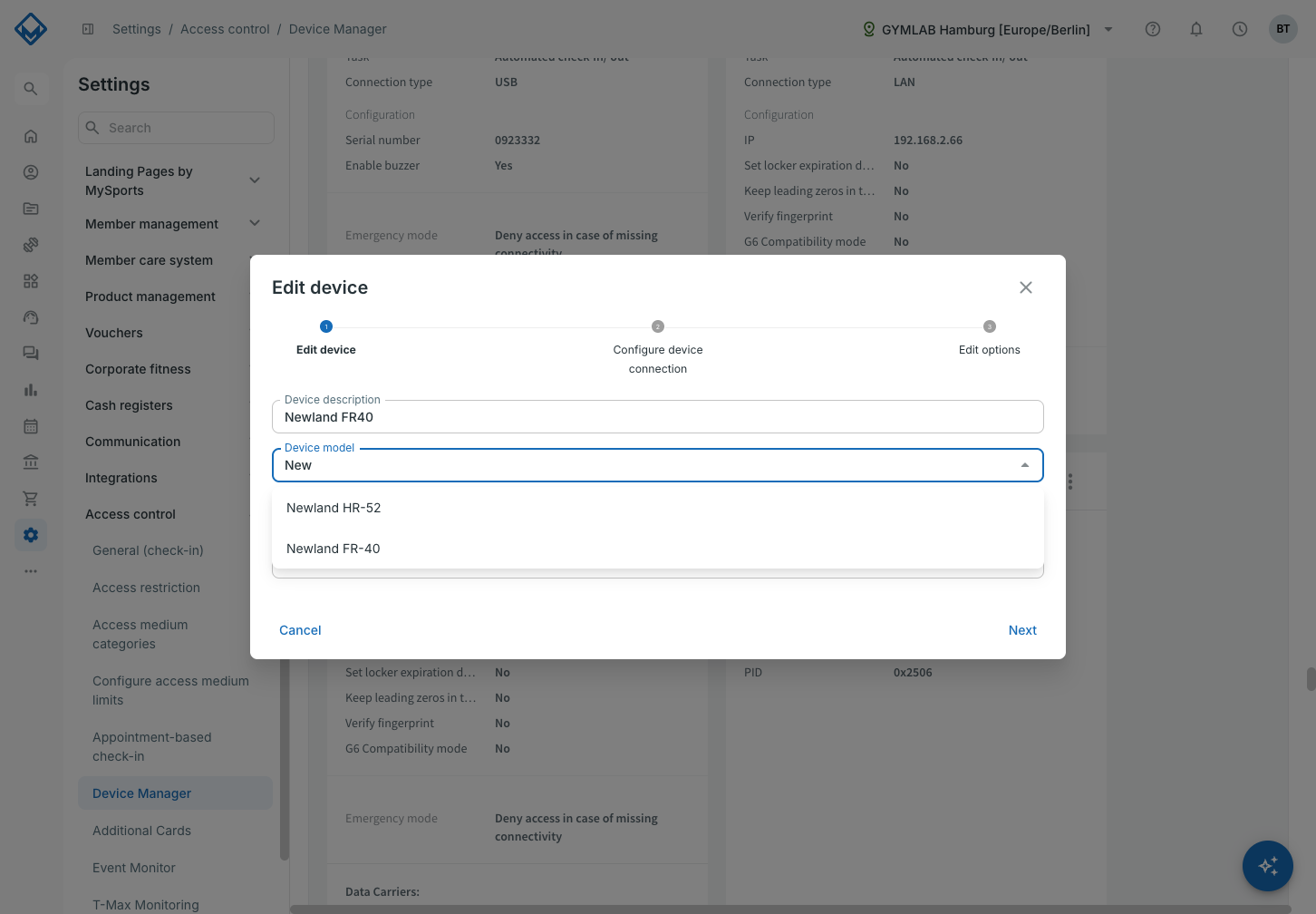

   L'image montre l'interface en anglais : la liste des modèles d'appareil filtrée sur « Newland », avec l'option Newland FR-40.

5. Sélectionnez la Tâche que le scanner doit effectuer.
6. Sous Type de connexion, sélectionnez USB (port COM virtuel). C'est l'option qui correspond au code-barres de configuration USB CDC. Sélectionnez COM uniquement pour une connexion série.
7. À l'étape Configurer la connexion de l'appareil, le champ Type de connexion est prérempli avec USB : saisissez le VID et le PID du scanner.
   • Pour le scanner en mode USB CDC (les codes-barres de configuration ci-dessus), le manuel du fabricant indique VID 0x1EAB et PID 0x2506.
   • Vous pouvez aussi trouver ces valeurs vous-même : sous Windows, ouvrez le Gestionnaire de périphériques, repérez le scanner (par exemple sous Ports (COM et LPT)), ouvrez ses propriétés, allez à l'onglet Détails et choisissez ID matériel. Une entrée telle que USB\VID_1EAB&PID_2506 signifie VID 0x1EAB et PID 0x2506 (format : 0x suivi des quatre caractères après VID_ / PID_).
   Vous pouvez aussi y sélectionner COM et saisir le COM-Port du scanner.
8. Parcourez les étapes restantes, par exemple Modifier les options, puis cliquez sur Créer.

Testez ensuite le scanner : scannez un code-barres correspondant à la tâche choisie, par exemple le code de check-in d'un membre, et vérifiez que le logiciel le traite.

Conseils pour éviter les erreurs

• Si Newland FR-40 ne figure pas dans la liste Modèle d'appareil, la page du gestionnaire de périphériques est probablement affichée dans l'ancien design. Cliquez sur Passer au nouveau design sur la page et ajoutez à nouveau l'appareil.
• Si le scanner n'est pas reconnu, vérifiez le câble, le port COM dans la configuration de l'appareil et que le gestionnaire de périphériques fonctionne sur le PC. Redémarrez le PC si nécessaire.
• Ne scannez que les codes-barres de configuration dont vous avez besoin, afin de ne pas modifier d'autres réglages du scanner par erreur.
• Si le scanner n'apparaît pas sous Ports (COM et LPT) dans le Gestionnaire de périphériques Windows, installez le pilote USB CDC du fabricant (disponible sur le site de Newland) et reconnectez-le.
