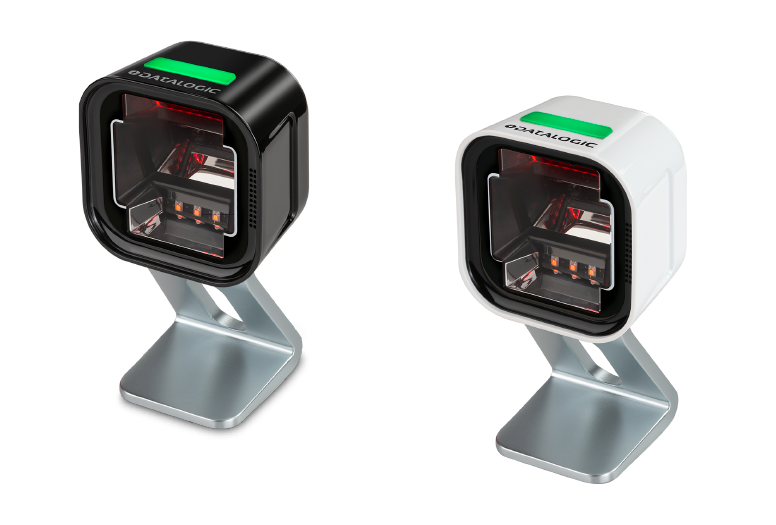

Dieser Artikel erklärt, wie du den Magellan™ 1500i Scanner einrichtest. Dabei handelt es sich um einen 1D- und 2D-Barcodescanner, der sowohl gedruckte als auch digitale Barcodes lesen kann. Er eignet sich besonders für den Einsatz an kleinen Kassenplätzen. Du erfährst, wie du das Gerät mit deinem System verbindest, es für den USB-COM-Modus konfigurierst, den Handheld-Modus deaktivierst und den Bestätigungston bei erfolgreichem Scan aktivierst.
Behandelte Themen:
- Allgemeine Informationen
- Konfiguration für Verbindungstypen
- Gerät anschließen und Verbindung überprüfen
- USB-COM-Schnittstelle einrichten
- Handheld-Modus deaktivieren
- Bestätigungston aktivieren
Fast lane
- Schließe den Magellan 1500i Scanner an.
- Überprüfe die Verbindung im Windows-Geräte-Manager unter Ports (COM & LPT).
- Falls der Scanner aufgelistet ist → Einrichtung abgeschlossen.
- Falls nicht → Treiber prüfen oder USB-COM-Modus konfigurieren.
- Scanne die entsprechenden Barcodes, um den USB-COM-Modus zu aktivieren.
- Handheld-Modus deaktivieren (falls erforderlich).
- Bestätigungston aktivieren (falls kein Signalton hörbar ist).
Allgemeine Informationen
- IP52-Standard – für den Innenbereich
- Signalton – akustisches Feedback
- LED-Anzeige – optisches Feedback
Anschlussarten
- USB – USB-COM-Treiber (Download von der Datalogic-Website)
- COM – Magellan 1500i + Eminent EM1016 R2 COM-zu-USB-Adapter (Treiber erforderlich)
Konfiguration für Verbindungstypen
| Verbindungstyp | Beschreibung | Konfigurationsfelder |
| USB (virtueller COM-Port) | Virtueller COM-Port über USB |
|
| COM-Port | Physischer oder virtueller COM-Port | COM-Port |
Gerät anschließen und Verbindung überprüfen
- Schließe den Magellan 1500i per USB an deinen PC an.

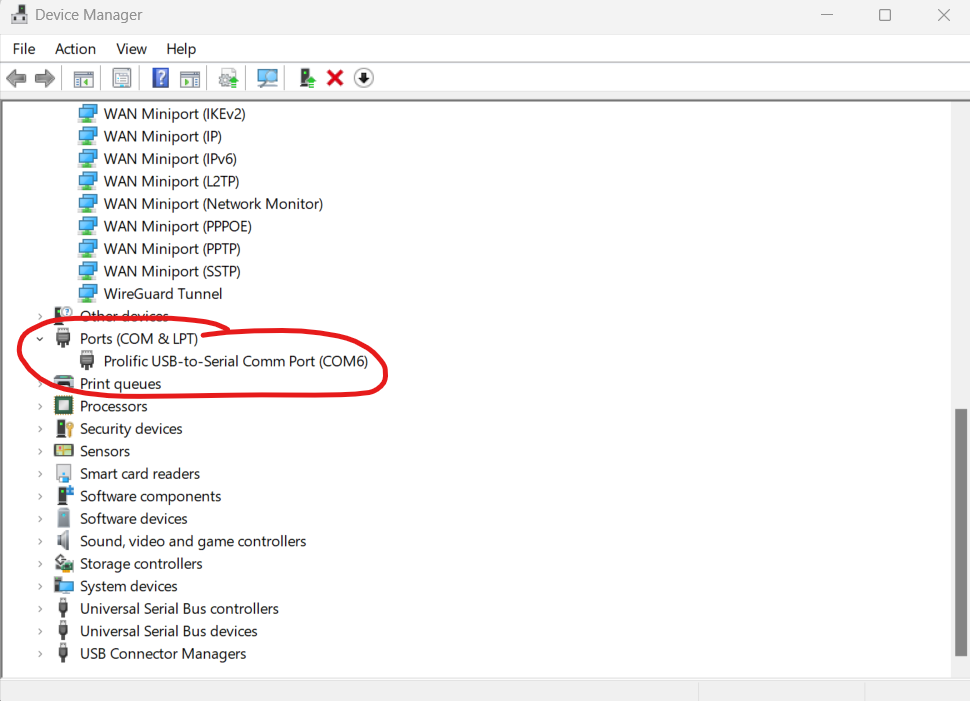

- Öffne den Windows-Geräte-Manager und prüfe unter Ports (COM & LPT).
Falls der Scanner erkannt wird, ist die Einrichtung abgeschlossen. Teste den Scanner, indem du einen Barcode scannst.
Falls der Scanner nicht erkannt wird:
- Falls ein COM-zu-USB-Adapter verwendet wird, überprüfe, ob der Treiber installiert ist.
- Setze den Scanner in den USB-COM-Modus (siehe nächster Schritt).
Wichtig: Decke beim Scannen von Einrichtungs-Barcodes andere sichtbare Barcodes ab, um eine Fehlkonfiguration zu vermeiden.
USB-COM-Schnittstelle einrichten
Prozess starten
Scanne den START / END-Barcode:
Schnittstellentyp konfigurieren
Scanne den folgenden Barcode, um den USB-COM-Modus zu aktivieren:
Prozess beenden
Scanne den START / END-Barcode erneut:
Handheld-Modus deaktivieren
Der Handheld-Modus erfordert das Drücken einer Taste zum Scannen. Falls der Scanner automatisch scannen soll, wenn ein Barcode präsentiert wird, folge diesen Schritten:
Prozess starten
Scanne den START / END-Barcode:
Handheld-Modus deaktivieren
Scanne den folgenden Barcode:
Bestätigungston aktivieren
Falls der Scanner beim Scannen nicht piept, aktiviere den Bestätigungston.
Scanne diesen Barcode:
Letzter Test
Teste den Scanner, indem du einen Barcode scannst. Falls Probleme bestehen, wiederhole die Schritte.
