In diesem Artikel erfährst du, wie du den Zebra SE4107 oder SE4720 Scanner mit deinem System nutzen kannst – vom Anschluss bis zur idealen Konfiguration. So sorgst du für eine zuverlässige und schnelle Identifikation per QR-Code oder Barcode – auch direkt vom Smartphone-Display.
Inhalt:
- Gerätebeschreibung & Einsatzbereiche
- Anschluss & Verbindungsarten
- Empfohlene Gerätekonfiguration
- Unterstützung von Scans via Bildschirm
- Häufige Fragen & Hinweise
Fast lane
- Scanner per USB anschließen (virtueller COM-Port)
- „Set to Factory Defaults“ Barcode scannen
- Automatikmodus aktivieren (statt Handheld)
- Datenformat-Anpassung (Suffix: \r\n)
- Code-ID Präfix aktivieren
- Kommunikationsmodus auf „USB CDC Host“ setzen
- (Optional) Scan von digitalen Displays aktivieren
- Scanner neu anschließen (USB abziehen und wieder einstecken)
Gerätebeschreibung & Einsatzbereiche
Die Zebra SE4107 und SE4720 Scanner sind digitale Imager-Scanner, die sowohl 1D- als auch 2D-Codes erkennen – von gedruckten Medien ebenso wie direkt vom Smartphone-Display. Damit eignen sie sich ideal für den Einsatz in Studios, bei Check-ins oder zur Zugangskontrolle.
- Barcode-Typen: 1D & 2D (z. B. QR-Codes)
- Unterstützte Medien: Papier, Smartphone-/Tablet-Displays
- Verbindung: USB (virtueller COM-Port)
- Verwendung: Mitgliederidentifikation per QR-/Barcode

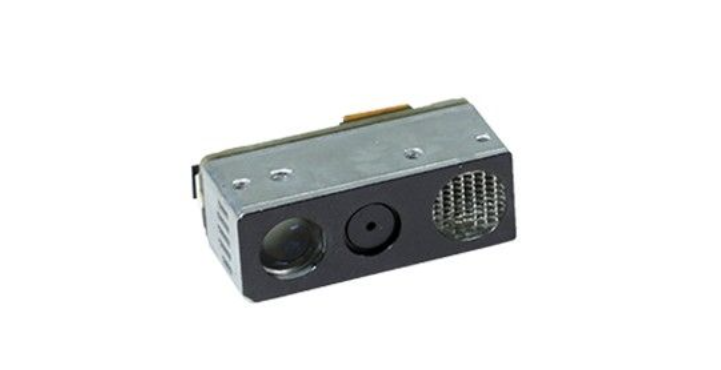

Geräteabbildung
Anschluss & Verbindungsarten
Die Verbindung erfolgt über USB mit integriertem virtuellem COM-Port. Damit kann der Scanner direkt mit dem Device Manager kommunizieren.
- Verbindungstyp: USB CDC (virtueller COM-Port)
-
Hinweis: Ohne korrekte Konfiguration wird der Scanner möglicherweise nicht automatisch erkannt oder verarbeitet die gescannten Daten nicht korrekt.
Empfohlene Gerätekonfiguration

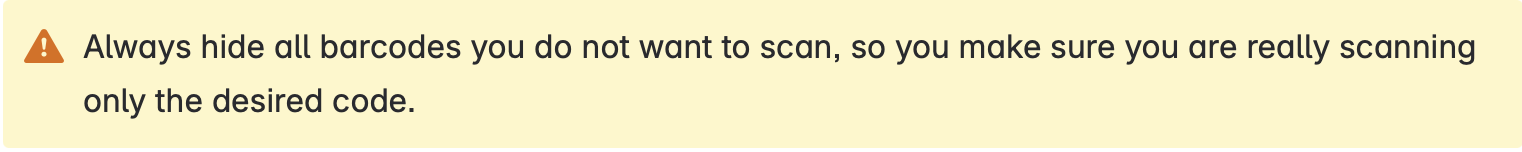

Bedecke alle Barcodes, die du nicht scannen willst, während des Setups. So stellst du sicher, dass alle Einstellungen entsprechend registriert werden.
- Scanne den Barcode „Set to Factory Defaults“, um alle vorherigen Konfigurationen zu löschen.
Nach dem Rücksetzen kann es passieren, dass der Scanner im manuellen (handheld) Modus ist und deshalb keine weiteren Barcodes scannt. Damit du mit der Konfiguration fortfahren kannst, musst du den Auslöseknopf drücken, um den nächsten Barcode zu scannen:
2. Aktiviere den Automatikmodus, indem du den entsprechenden Barcode scannst.
3. Scanne den Barcode für „Data Transmission Format“
4. Aktiviere das Code-ID Präfix, um den Typ des Codes korrekt zu übermitteln.
5. Setze den Kommunikationsmodus auf „USB CDC Host“.
6. Ziehe den Scanner ab und stecke ihn erneut ein, damit alle Einstellungen wirksam werden.
Unterstützung von Scans via Bildschirm
Wenn du möchtest, dass QR- oder Barcodes auch direkt vom Bildschirm (z. B. Smartphone) gelesen werden können, musst du diese Funktion aktivieren:
-
Scanne den Barcode für „Enable Mobile Phone/Digital Display Support“.
Bild: Bildschirmscan-Barcode]
Nach dem Scan des Codes bitte den Scanner noch einmal abziehen und erneut verbinden, um die Einstellung wirksam werden zu lassen.
Häufige Fragen & Hinweise
-
Was, wenn mein Scanner nicht reagiert?
Stelle sicher, dass alle Konfigurations-Barcodes in der richtigen Reihenfolge gescannt wurden. Ein Neustart des Scanners hilft oft. -
Kann ich den Scanner an mehreren PCs nutzen?
Ja, aber du musst die Konfiguration ggf. an jedem Gerät wiederholen. -
Wo finde ich die nötigen Barcodes?
Diese befinden sich im internen Konfigurationsdokument – kontaktiere bitte unser Support-Team.
