CodeBlue DP8210BGD Barcode-Scanner einrichten

  • Aktualisiert

In diesem Artikel lernst du, wie du den CodeBlue DP8210BGD Barcode-Scanner für die Anbindung an die Software vorbereitest und konfigurierst.

Inhalt

Fast lane

  1. Scanner per USB an den Rechner anschließen.
  2. Konfigurationscode Set to Factory Defaults scannen, um den Scanner auf die Werkseinstellungen zurückzusetzen.
  3. Konfigurationscode USB COM scannen, um die COM-Kommunikation zu aktivieren.
  4. Scanner ausschalten, vom Rechner trennen, wieder anschließen und einschalten.
  5. In der Software den Verbindungstyp USB (virtueller COM-Port) und die zugehörigen Felder hinterlegen.

Geräteübersicht

Der CodeBlue DP8210BGD ist ein kabelloser 2D-Desktop-Barcode-Scanner mit Ladestation. Er kommuniziert per 2,4-GHz-Funk und Bluetooth und liest Codes von Papier, Bildschirmen und anderen Medien zuverlässig ein. Der Scanner unterstützt sowohl 1D-Barcodes als auch 2D-QR-Codes und wird in der Software als Identifikations-Gerät eingesetzt.

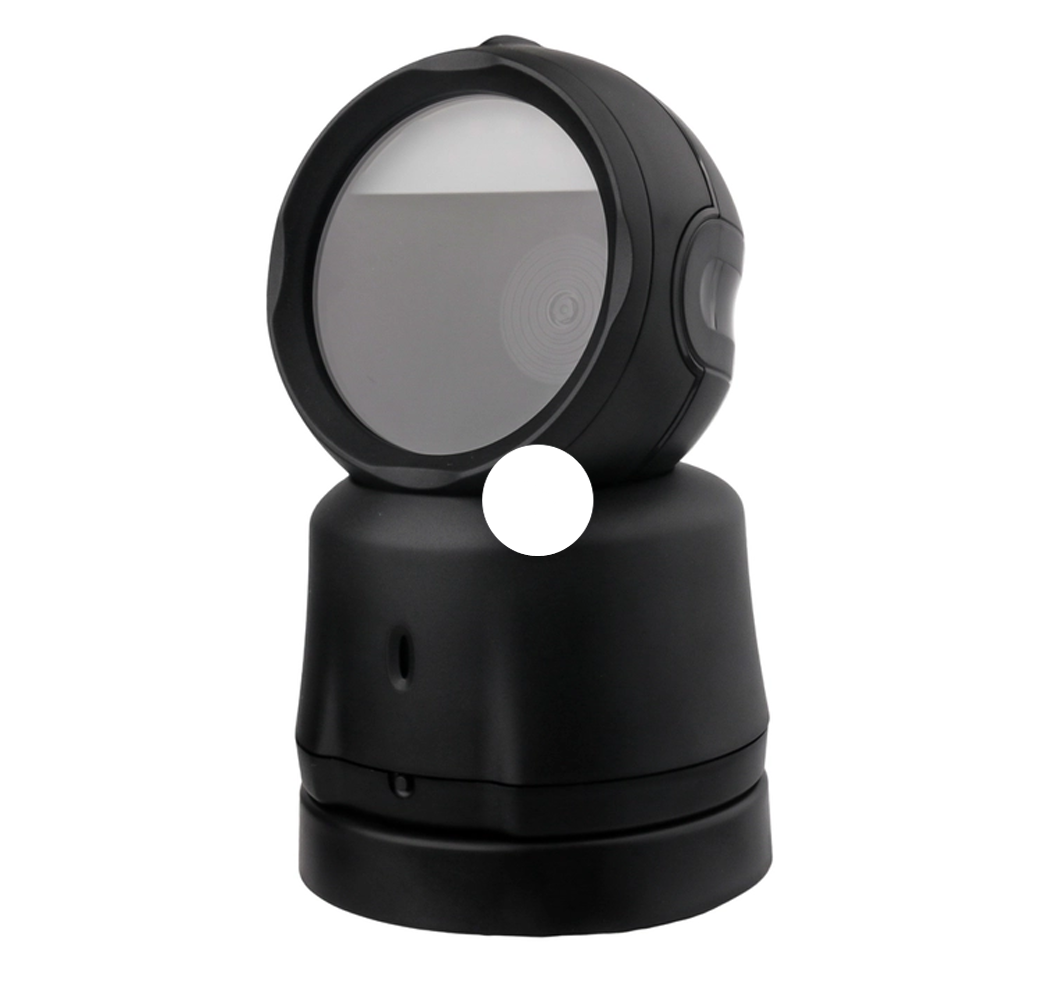

CodeBlue DP8210BGD

Montage

Modell Indoor Outdoor
CodeBlue DP8210BGD ja (keine IP-Schutzklasse dokumentiert) nicht freigegeben (keine Hersteller-Angabe)

Akzeptierte Identifikation

Modell Karten und Tokens QR-/Bar-Code Sonstiges
CodeBlue DP8210BGD nein Barcode (1D), QR-Code (2D) –

Hardware-Merkmale

Funktion Beschreibung Unterstützt
Buzzer Akustisches Feedback nach erfolgreichem Scan. ja
Signal-LED Optisches Feedback nach erfolgreichem Scan. ja
Ladestation Lädt den Scanner über die mitgelieferte Station. ja
Funkverbindung Kabellose Übertragung per 2,4-GHz-Funk und Bluetooth. ja

Anschluss

Der Scanner wird per USB an den Rechner angeschlossen. Ein spezifischer Treiber ist nicht erforderlich. Das Gerät meldet sich am Betriebssystem als virtueller COM-Port an.

Anschluss Treiber Standard-Schema Verwendetes Gerät
USB kein spezifischer Treiber erforderlich USB (virtueller COM-Port) CodeBlue DP8210BGD

Verwendung in der Software

Gerätetyp Anwendungsfälle und Tasks Hinweise Abweichungen
Identifikations-Gerät Identifikations-Use-Cases (z. B. Mitglieder-Check-in über QR-Code). – –

Scanner mit Konfigurationscodes einrichten

Wichtig: Decke alle Konfigurationscodes ab, die du nicht scannen willst, damit der Scanner ausschließlich den gewünschten Code erfasst.

  1. Scanne Set to Factory Defaults, um den Scanner auf die Werkseinstellungen zurückzusetzen und mögliche manuelle Vorkonfigurationen zu löschen.

    Set to Factory Defaults

  2. Scanne USB COM, um die COM-Kommunikation zu aktivieren.

    USB COM

  3. Schalte den Scanner aus, trenne ihn vom Rechner, schließe ihn wieder an und schalte ihn ein. So stellst du sicher, dass alle Einstellungen übernommen werden und die Verbindung sauber aufgebaut wird.

Verbindungstyp für die Software

Für die Anbindung an die Software wählst du den folgenden Verbindungstyp aus und trägst die zugehörigen Felder im Geräte-Konfigurationsbereich der Software ein.

Verbindungstyp Beschreibung Felder
USB (virtueller COM-Port) Virtueller COM-Port über USB. COM-Port oder PID/VID

Folgende Werte gelten für den CodeBlue DP8210BGD:

  • COM-Port: ergibt sich aus dem Windows Geräte-Manager, z. B. COM10. Trage den dort angezeigten Port im Sport Alliance Device Manager ein.
  • VID: 1A86
  • PID: 7523

Gerät in der Software anlegen

So legst du den Scanner in der Software als Gerät an:

  1. Öffne Einstellungen > Zutrittskontrolle > Device Manager.
  2. Wähle den Device Manager aus, an dem der Scanner betrieben wird, und öffne über das Drei-Punkte-Menü die Option Gerät hinzufügen.
  3. Fülle die folgenden Felder aus:
    • Gerätemodell: CodeBlue DP8210BGD
    • Aufgabe: passender Identifikations-Use-Case, z. B. Check-in.
    • Verbindungstyp: USB (virtueller COM-Port)
    • Konfiguration: COM-Port aus dem Windows Geräte-Manager (z. B. COM10) oder alternativ VID 1A86 und PID 7523.
  4. Speichere das Gerät.

Datenblätter

Siehe weitere Informationen im Anhang.
