In diesem Artikel lernst du, wie du dein Finion Pay Vending Terminal Schritt für Schritt in der Magicline konfigurierst und physisch an deinem Verkaufsautomaten installierst.
Inhalt
- Vorbereitung
- Konfiguration in der Magicline
- Physische Installation am Automaten
- Finale Einrichtung des Terminals
Schnellanleitung
- Voraussetzungen prüfen: Stelle sicher, dass Finion Pay aktiviert ist und die gewünschten Produktvarianten in der Magicline angelegt sind.
- Gerät in Magicline anlegen: Gehe zu Einstellungen / Zugangskontrolle / Geräte-Manager und füge ein neues Gerät hinzu. Wähle als Aufgabe "Automat" und als Modell "Finion Pay S1U2".
- Gerät konfigurieren: Gib die Seriennummer des Terminals ein, lege die Zahlungsoptionen fest und weise die Produkte den entsprechenden Fächern deines Automaten zu.
- Terminal montieren: Befestige das Terminal am Automaten und schließe es gemäß dem Verbindungsdiagramm an.
- Terminal einrichten: Verbinde das Terminal mit dem Internet, öffne das Admin-Menü und gib deinen Tenant-Namen ein, um die Kopplung mit deiner Magicline abzuschließen.
Vorbereitung
Bevor du mit der Installation beginnst, stelle sicher, dass du alle Komponenten deines Finion Pay Vending-Bundles bereitliegen hast:
- S1U2 Unattended Automaten-Terminal
- MDB-zu-USB Schnittstelle
- Notwendige Kabel (u.a. USB-C zu USB-B) und Adapter (DC-Stecker)
- 4G Internet-Antenne
- Montageplatten-Set
Zudem müssen in deiner Magicline die Produktvarianten, die du verkaufen möchtest, angelegt und für deinen Standort freigegeben sein. Auch Finion Pay muss für dein Studio bereits aktiviert sein.
Konfiguration in der Magicline
Wichtig: Konfiguriere das Terminal vollständig in der Magicline, bevor du es einschaltest und mit dem Automaten verbindest. So stellst du eine korrekte Inbetriebnahme sicher.
Schritt 1: Gerät hinzufügen
- Navigiere in deiner Magicline zu Einstellungen / Zugangskontrolle / Geräte-Manager.
- Klicke beim Geräte-Manager für Finion Pay auf das Kontextmenü und wähle Gerät hinzufügen.
- Vergib einen eindeutigen Namen für dein Gerät.
- Wähle als Aufgabe "Automat" und als Gerätemodell "Finion Pay S1U2". Der Verbindungstyp ist "Geräte-API".
Schritt 2: Parameter einstellen
- Passwort: Setze ein Passwort für den Zugriff auf das Admin-Menü direkt am Terminal. Der Standard ist "1234".
- Kaufbestätigung anzeigen: Aktiviere diese Option, wenn Mitglieder vor der Zahlung eine Bestätigungsseite sehen sollen.
- Identifikationsmethoden: Lege fest, ob Verkäufe via RFID und/oder QR-Code möglich sein sollen. Sind beide Optionen deaktiviert, können Mitglieder nur mit Karte (z.B. Apple Pay, Google Pay) bezahlen.
Schritt 3: Zusätzliche Konfiguration
- Kartenterminal-Seriennummer: Gib hier die Seriennummer ein, die du auf dem Terminal oder der Verpackung findest (Format: S1U2-xxxxxxxxxxxxx).
- Zahlungsoption: Definiere die verfügbaren Zahlungsfunktionen.
- Produktvariante zur Regal-Konfiguration: Weise jedem Fach deines Automaten die entsprechende Produktvariante aus der Magicline zu. Achtung: Gib hier die interne Slotnummer des Automaten ein, da diese von der sichtbaren Nummer abweichen kann. Kontaktiere bei Unklarheiten den Hersteller deines Automaten.
- Automaten-Leerlaufzeit (ms): Lege fest, wie lange das Terminal auf eine Eingabe wartet, bevor der Verkaufsprozess abbricht.
- Automaten-Produktzugriffszeit (ms): Definiere, wie lange das Terminal auf die Bestätigung der Produktausgabe wartet, bevor der Kauf abgebrochen und erstattet wird.
- Klicke auf Speichern, um die Konfiguration abzuschließen.
Die Einrichtung in deiner Magicline ist nun erst einmal abgeschlossen
Physische Installation am Automaten
- Befestige das S1U2 Terminal mithilfe des Montageplatten-Sets an deinem Verkaufsautomaten.

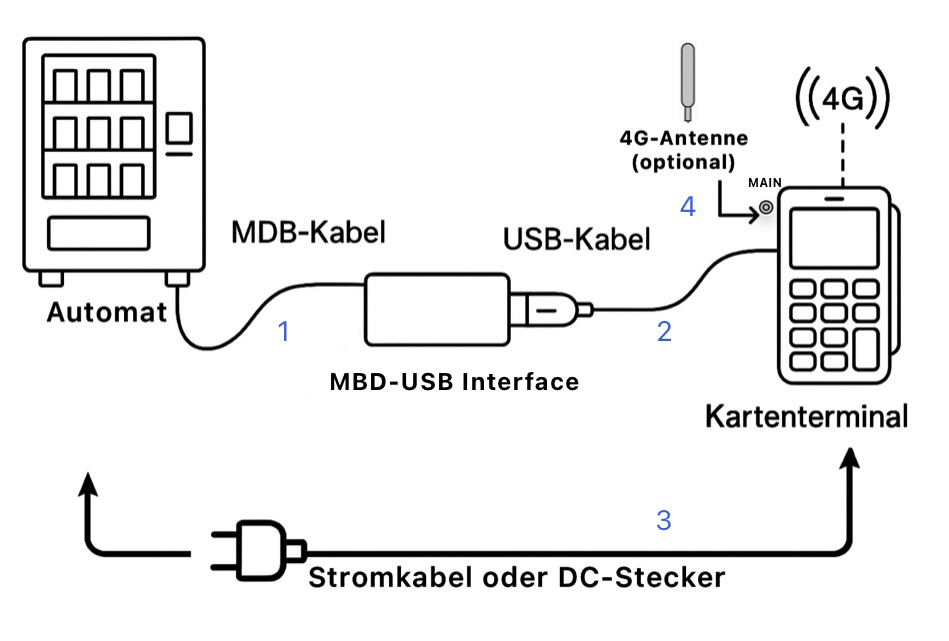

- Verbinde nun alle Komponenten wie im nachfolgenden Diagramm gezeigt.
- (1) MDB-Kabel: Verbinde den MDB-Port des Automaten mit der MDB-zu-USB Schnittstelle.
- (2) USB-Kabel: Verbinde die MDB-zu-USB Schnittstelle über das USB-C zu USB-B Kabel mit dem Kartenterminal.
- (3) Stromversorgung: Schließe das Terminal über den DC-Stecker oder ein externes Netzteil an die Stromversorgung an.
- (4) 4G-Antenne (optional): Wenn du kein stabiles WLAN oder Ethernet hast, schließe die 4G-Antenne am "MAIN"-Anschluss an, um den Mobilfunkempfang zu verbessern.
Finale Einrichtung des Terminals
Die folgenden Schritte müssen am Finion Pay Vending Terminal ausgeführt werden.
- Schalte das Terminal nach der Montage und Verkabelung ein.
- Folge den Anweisungen auf dem Bildschirm, um das Gerät mit dem Internet zu verbinden (WLAN, Ethernet oder 4G).
- Im Hintergrund wird eine App automatisch installiert und gestartet. Bestätige die Anfrage der App, auf den USB-Port zugreifen zu dürfen. Die App ist korrekt gestartet, wenn du den Fehler "Konnte die Konfiguration aus Magicline nicht abrufen" siehst. Fahre nun mit dem nächsten Schritt fort.
- Um das Admin-Menü zu öffnen, tippe viermal schnell in die obere linke Ecke des Bildschirms.
- Gib nun das Standard Passwort 1234 ein. Beim nächsten Mal wird es das Passwort sein, welches du in Magicline hinterlegt hast.
-
Gib im Admin-Menü unter Tenant deinen Tenant-Namen ein und klicke auf "Speichern". Deinen Tenant-Namen findest du in der URL deiner Magicline: https://TENANT_NAME.web.magicline.com/
- Schließe das Menü. Das Terminal ist nun mit deiner Magicline gekoppelt und einsatzbereit. Führe abschließend einen Testverkauf durch, um die korrekte Funktion zu überprüfen.
